detalji o proizvodu
Stroj za izradu krovnih ploča od valovitog čelika uglavnom se koristi za izradu ploča od valovitog profila. Kao jedan od vodećih proizvođača strojeva za izradu valovitih krovnih ploča u Kini, nudimo vrhunske strojeve za savijanje valovitih ploča dosljedno visoke kvalitete, a dostupni su i različiti izbori specifikacija.
Crtež profila za referencu:
Tehnički farametri
Radni proces
Odmotavanje → Ubacivanje materijala u stroj → Oblikovanje valjaka → Hidrauličko rezanje → Stol za prijem proizvoda
|
Sirovina |
Vrsta zavojnice |
PPGI, PPGL, GI |
|
Širina |
1000/1200/1220 mm |
|
|
Raspon debljina |
29-22 mjerač (0,3-0,6 mm) |
|
|
Zahtjevi za napajanje
|
napon |
380v/3ph/50hz (prilagođeno) |
|
Snaga glavnog motora |
5,5kw |
|
|
Snaga rezača |
4kw |
|
|
Brzina oblikovanja |
15-20m/min |
|
|
Okvir stroja |
Struktura H grede od 350 mm |
|
|
Debljina strukture |
Srednja potporna ploča od zavarenog čelika od 18 mm |
|
|
Osovina za oblikovanje |
75 mm čvrsta osovina s toplinskom obradom |
|
|
Materijal valjaka |
Kovani čelik visoke kvalitete 45# |
|
|
Formiranje stanica |
14-18 redaka Vrsta valjanja: odvojeni koncept dizajna valjanja, može osloboditi unutarnje naprezanje iz listova, tada će ploča biti u dobroj formi i visoke preciznosti |
|
|
Put prijenosa |
Lančani pogon 1 inča (dvostruki lanac) |
|
|
Vrsta rezanja |
Hidraulički stup i rezanje po dužini |
|
|
Kontrolni sustav |
PLC Delta i Inverter Delta |
|
|
Zaslon |
Ekran na dodir |
|
|
Dimenzija (približno) |
8,8m×1,5m×1,2m |
|
|
Ukupna težina (približno) |
5.6T |
|

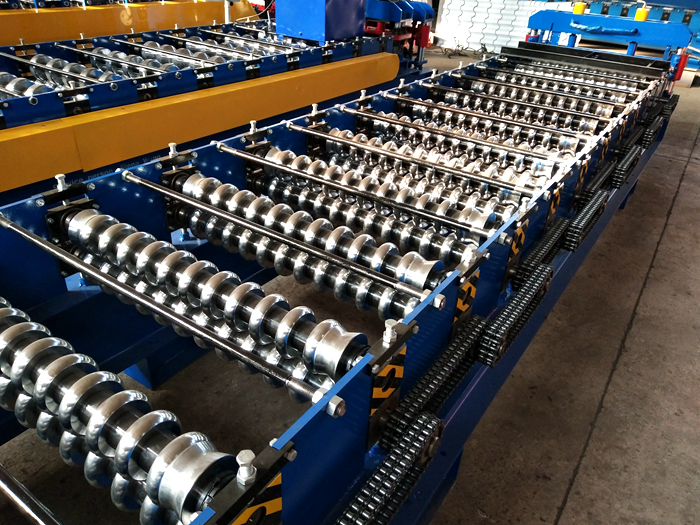

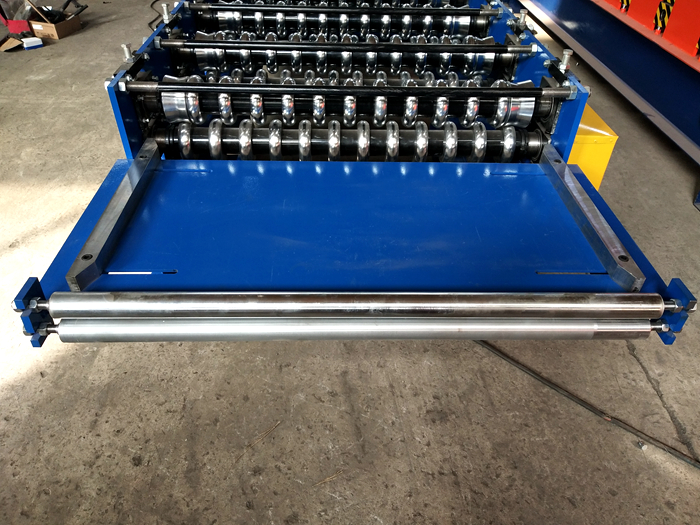

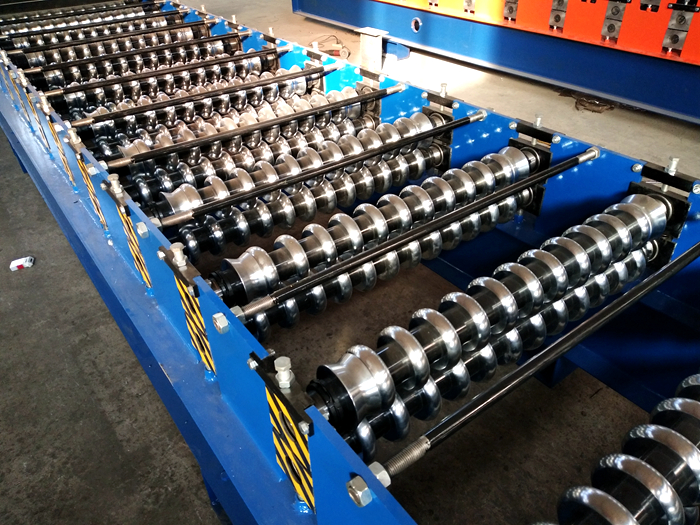

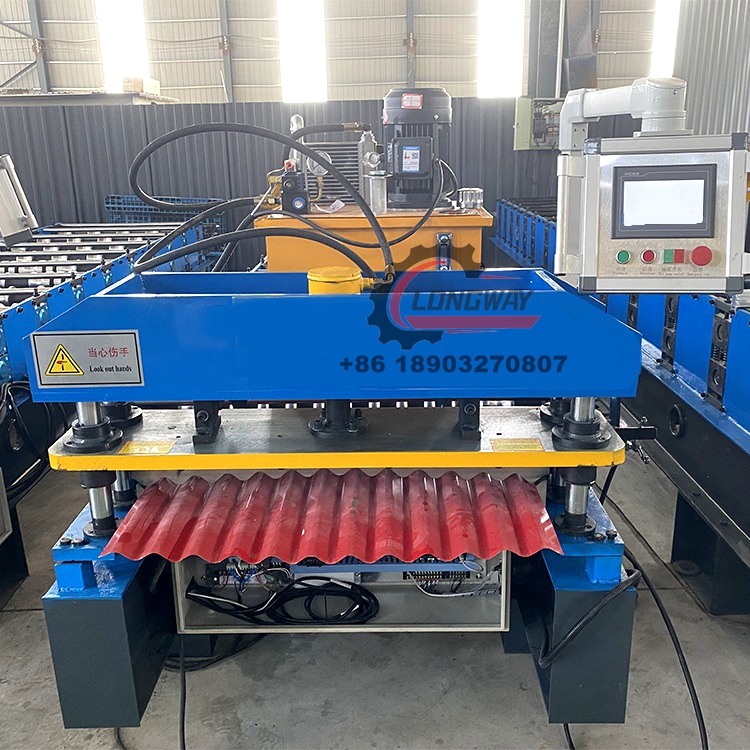

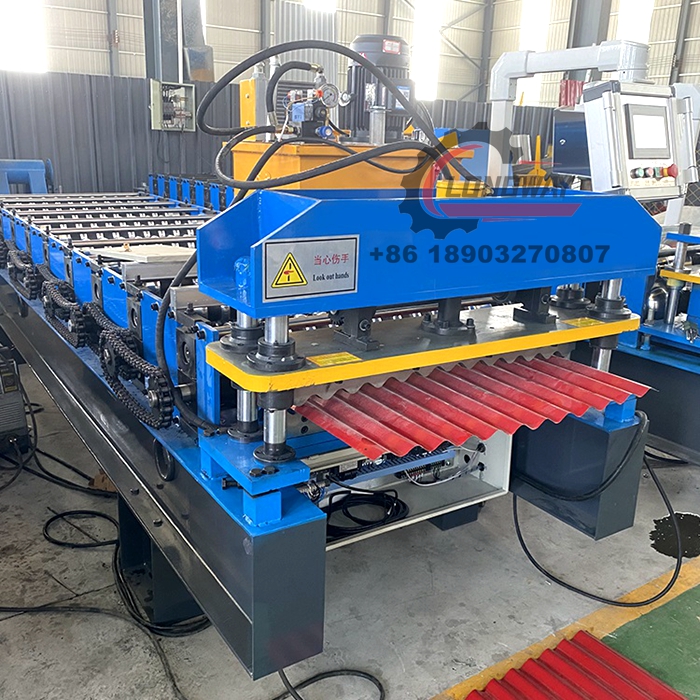

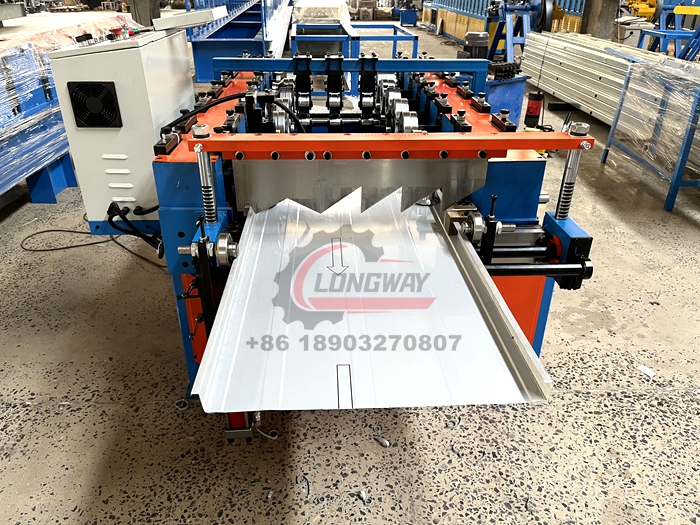

Detaljne slike stroja
Svaka komponenta može biti dizajnirana prema zahtjevima korisnika. Longway stroj za oblikovanje valjaka pruža OEM/ODM za sve kupce
Prijave
Valoviti metalni profili su izdržljivi, ali bez težine. Vrlo popularan za izgradnju krova i bočnih stranica. Valoviti metalni paneli nedavno su stekli ogromnu popularnost kao moderni suvremeni krovovi i sporedni kolosijeci.

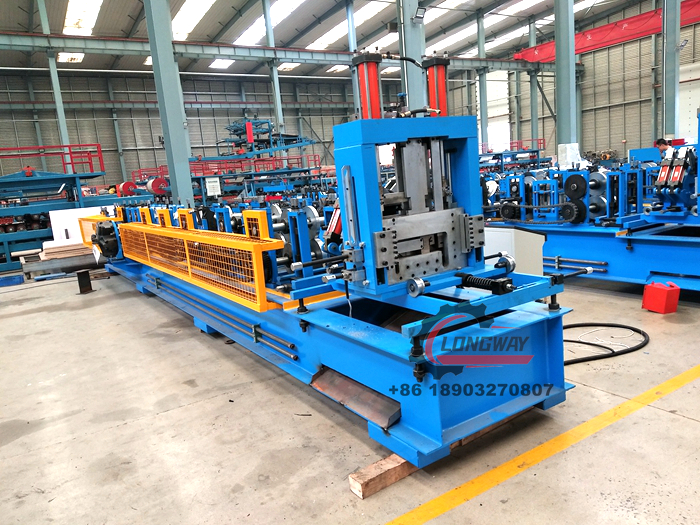

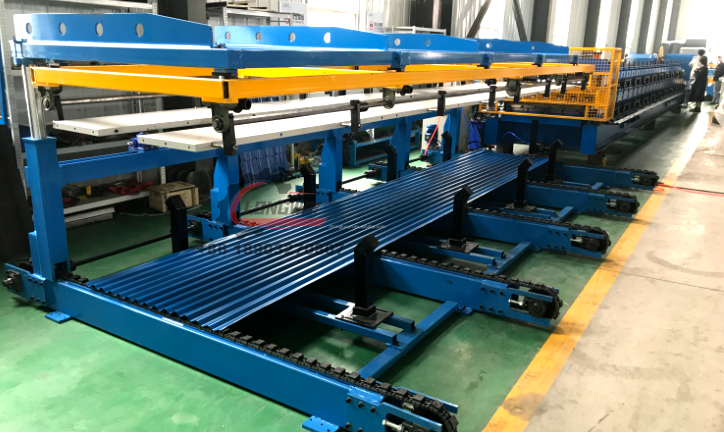

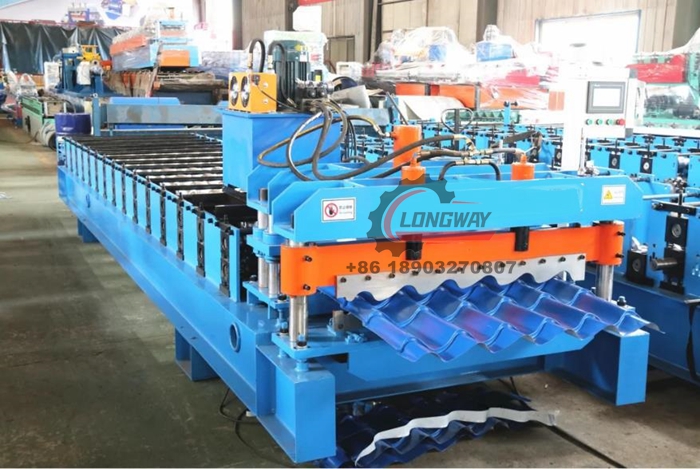

Povezani strojevi
LONGWAY vrijedan kupac
-
Čile
-
lran
-
filipinski
-
Južna Afrika
Paket i dostava
1 .Prskanje antikorozivnog ulja na valjke kako bi se spriječila oksidacija valjaka tijekom transporta
2. Izolacijska folija za pakiranje cijelog stroja kako bi se spriječila oksidacija stroja tijekom transporta
3.Razumno planiranje prostora za smanjenje troškova prijevoza za kupce
4. Dobro fiksiran kako bi se spriječilo oštećenje stroja tijekom razdoblja prijevoza
