Línea de corte longitudinal de bobinas de metal Máquina de corte longitudinal de acero

Línea de corte longitudinal de bobinas de metal Máquina de corte longitudinal de acero Puede cortar bobinas de acero galvanizado de color metálico, acero al carbono, laminado en caliente, laminado en frío.

Toda la línea de producción incluye un desbobinador hidráulico con carro de carga, máquina cortadora y cortadora, transportador, apilador.

La velocidad total de la máquina puede alcanzar los 35 m/min, el sistema de control PLC controla la velocidad de funcionamiento, la longitud de corte y la cantidad de corte.

El desbobinador y la máquina de corte y corte longitudinal utilizan el tipo de trabajo hidráulico, el transportador usa el tipo eléctrico, el apilador usa el tipo de trabajo neumático.

Más parámetros técnicos sobre la máquina, consulte a continuación.

flujo de trabajo:

bobina de carga---desenrollado---dispositivo de nivelación---hoja de corte---mesa de transporte---apilador automático

Después de realizar el pedido, le daremos un dibujo de diseño exacto de acuerdo con el espacio de su fábrica para su comodidad al colocar la máquina.

La máquina está compuesta por los siguientes elementos:

Carro de bobina de entrada, desbobinador hidráulico, prensa hidráulica y dispositivo de pellizco, dispositivo de guía lateral1, enderezador, cortador hidráulico, mesa de rodillos, dispositivo de guía lateral2, cortadora, bobinadora de chatarra, soporte de tensión, recogedor, carro de bobina de salida, sistema hidráulico. Sistema eléctrico.

Ahora ven a cada elemento de la máquina:

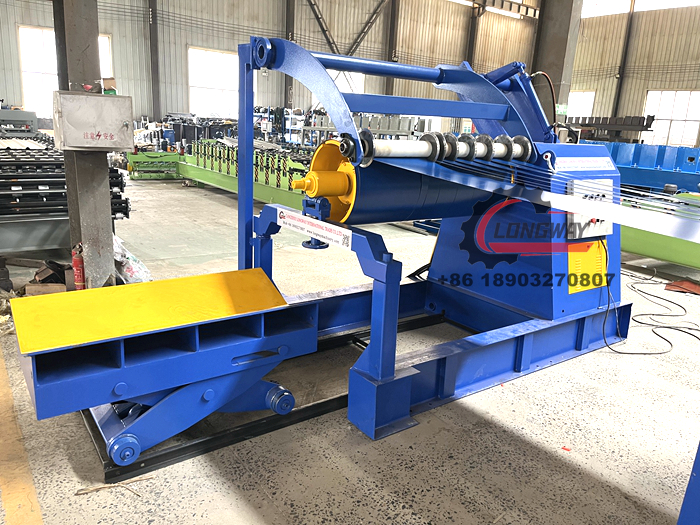

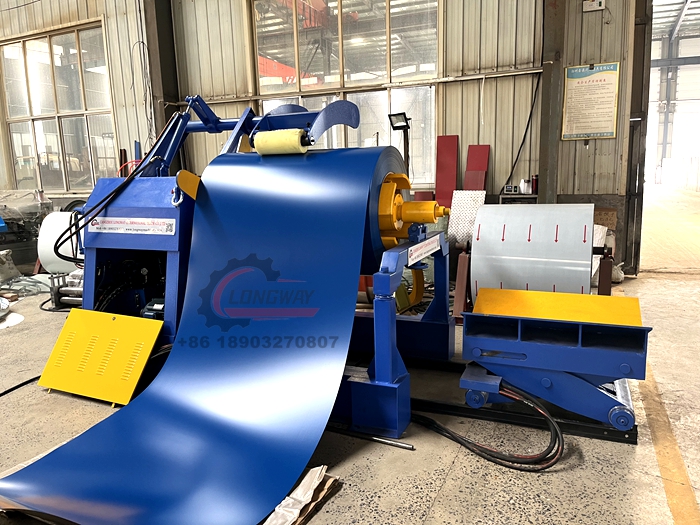

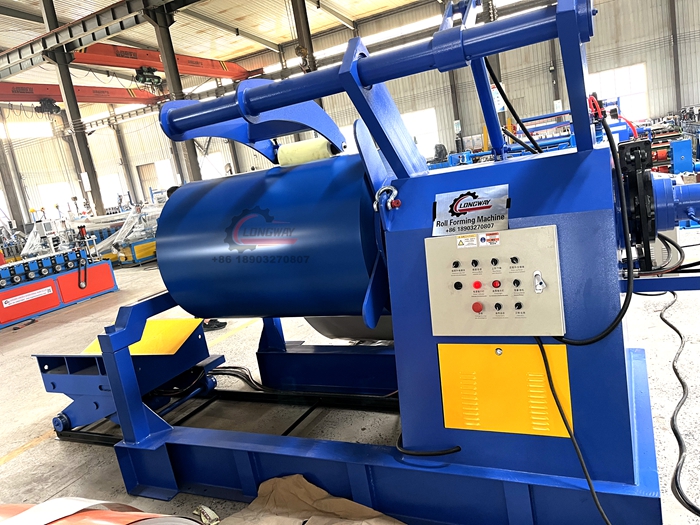

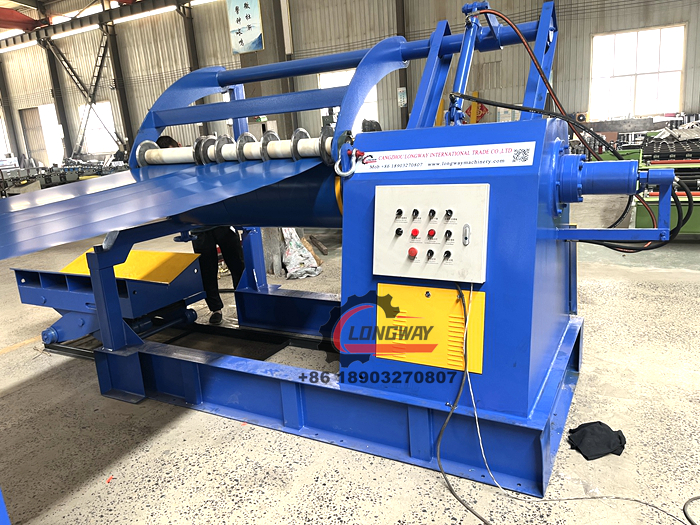

 Desenrollador hidráulico

Ancho: 900—1250 mm

Diámetro interior: 508mmmm

Diámetro máximo de salida: 1200 mm

Peso máximo: 5 T - 15 T

Velocidad del desbobinador: 0-20 m/min

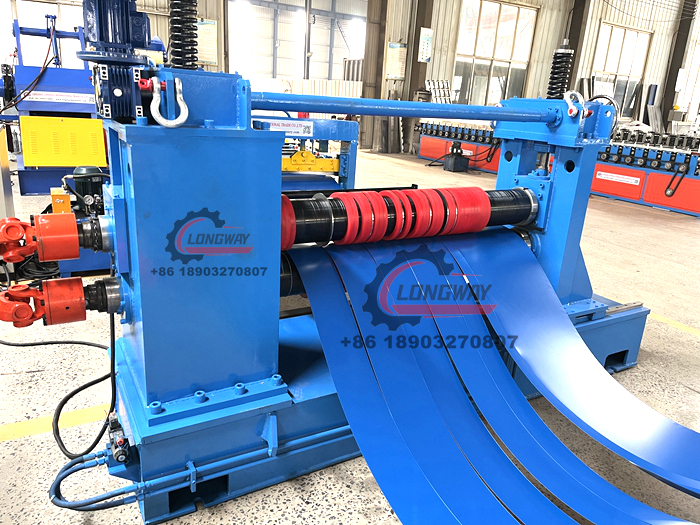

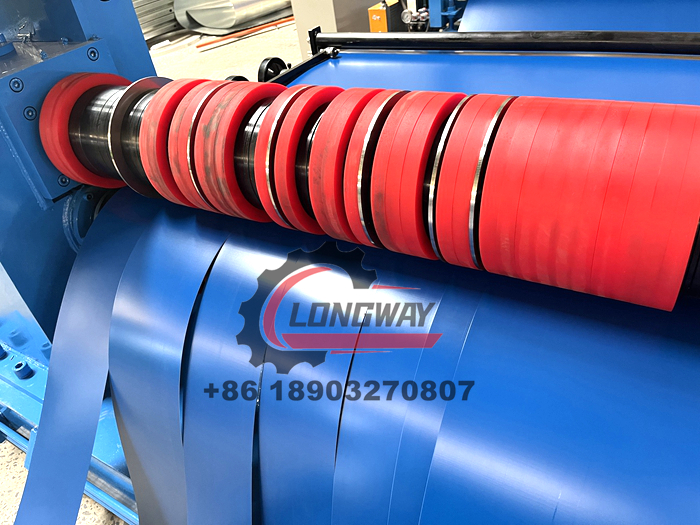

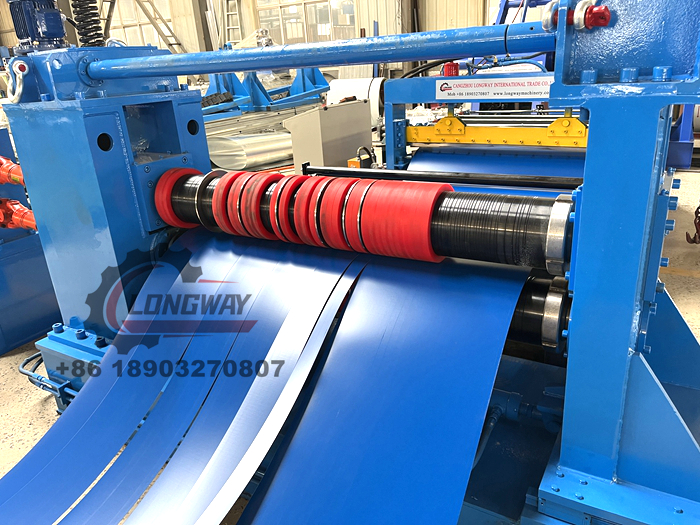

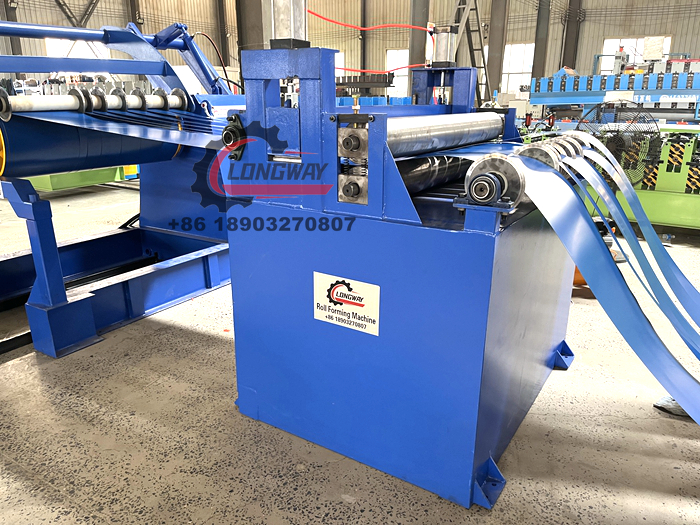

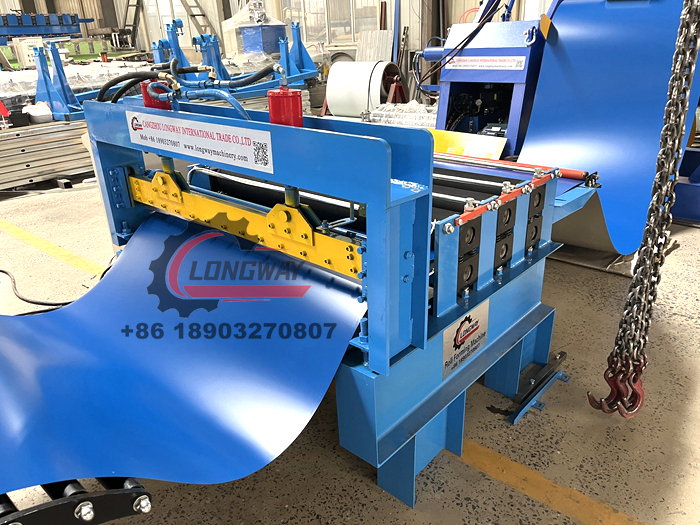

Especificaciones de la máquina de corte longitudinal: (Personalizadas según el grosor y la velocidad de la bobina)

Velocidad de corte: 0-30 m/min

Motor impulsor: 18.5kw

Diámetro del eje de corte longitudinal: 110 mm

Piezas de corte longitudinal máximas: 10 piezas, según los requisitos

Ancho de corte mínimo: 50 mm

Material de la cuchilla de corte: 12CrMov

Rodillo de presión: 2 parejas

Especificaciones del enrollador:

Peso máximo de la bobina: 5 T - 15 T

Diámetro interior: 508/610 mm

Diámetro máximo de salida: 1250 mm

Motor enrollador: 11Kw

Potencia central hidráulica: 4Kw

Velocidad del rebobinador: 0-15 m/min

Cada componente se puede diseñar según las necesidades personalizadas. La máquina formadora de rollos Longway proporciona OEM/ODM para todos los clientes

Una línea de corte produce cortes longitudinales en una bobina maestra de acero a anchos más estrechos predeterminados. Estas bobinas más pequeñas o "mults" luego se envían a operaciones posteriores, como estampadores de metal, productores de tubos o casas de perfilado que utilizarán el material en su producto final.
