2mm Steel Door Frame Roll Forming Machine

기계를 형성하는 2mm 강철 문틀 목록

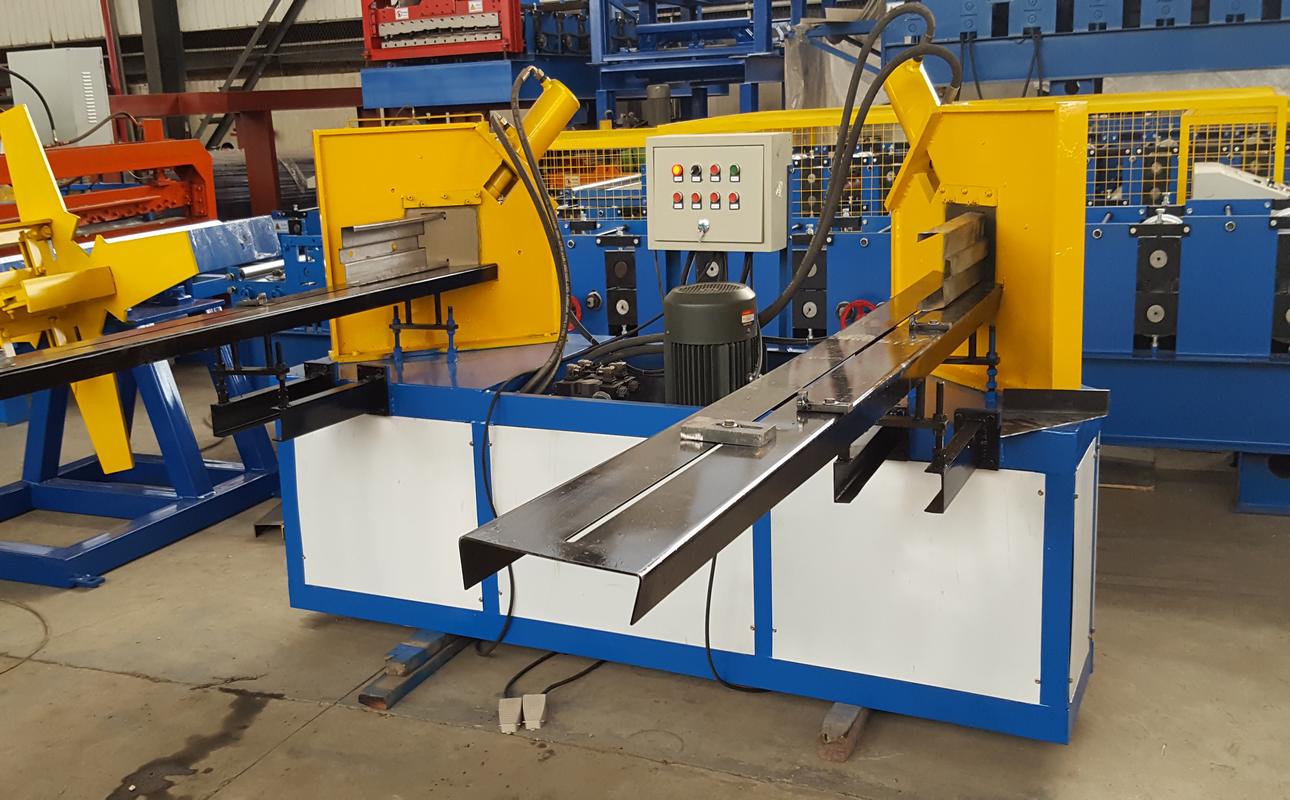

1-2mm 두께 45도 절단 가능

지금 연락하세요 DOWNLOAD PDF

세부

태그

제품 세부 정보

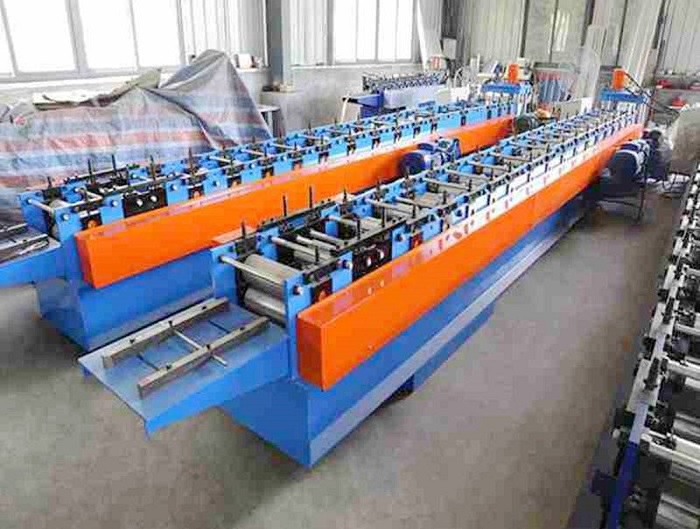

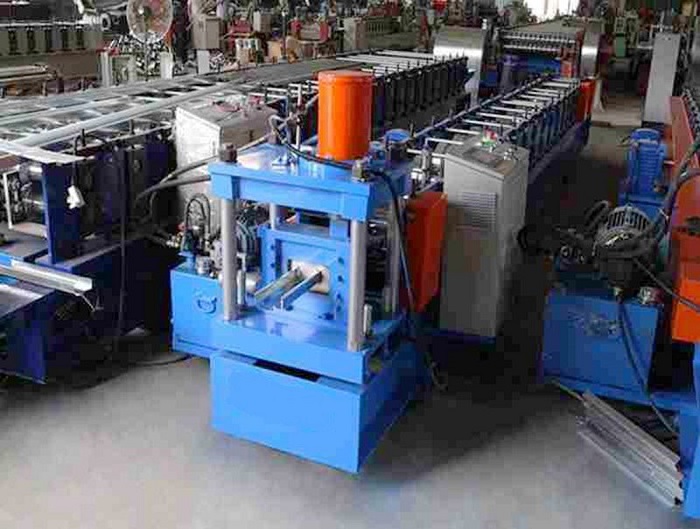

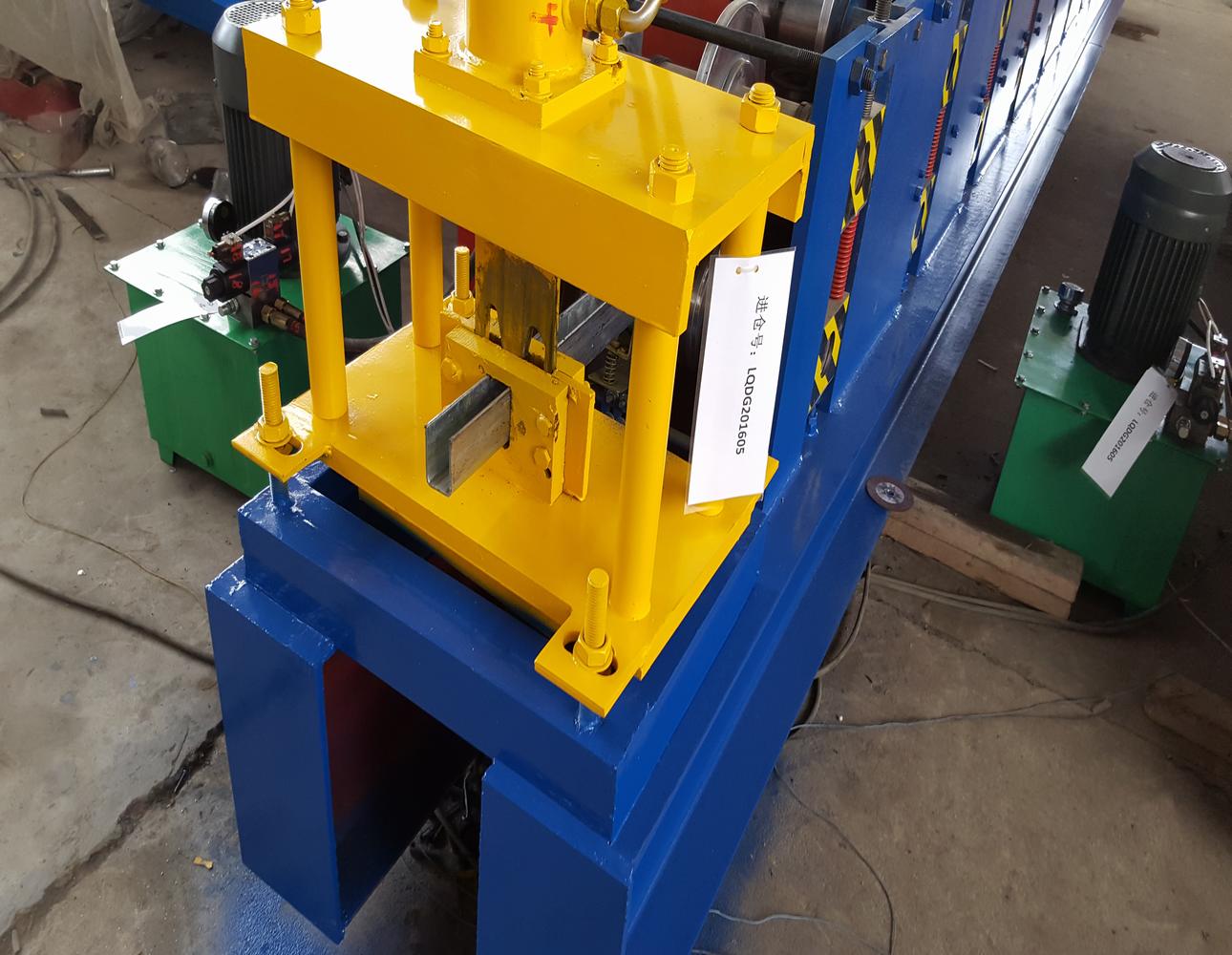

기계를 만드는 강철 문틀 문틀이나 창틀 모양에 아연도금강판을 압연 성형하도록 설계되었습니다. 일반적으로 문틀 또는 창틀의 두께는 0.65mm에서 1.5mm입니다. 우리의 문틀 기계는 강철 문 또는 강철 창 제조에서 널리 이용됩니다. 강철 문틀 기계는 언코일, 레벨러, 기계, 절단 부분, 런아웃 테이블, PLC 제어 상자 및 유압 스테이션을 형성하는 메일 롤로 구성됩니다. 전체적인 기계는 자동적으로 기계 일을 보장할 수 있는 산업 PLC에 의해 통제되고 최종 제품의 precison.

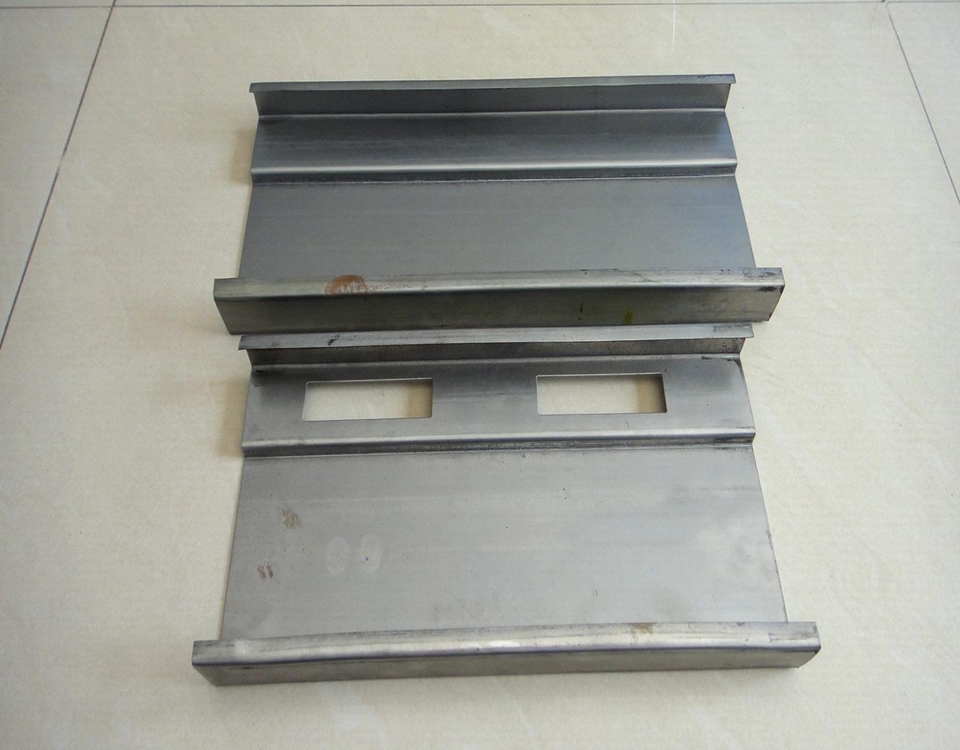

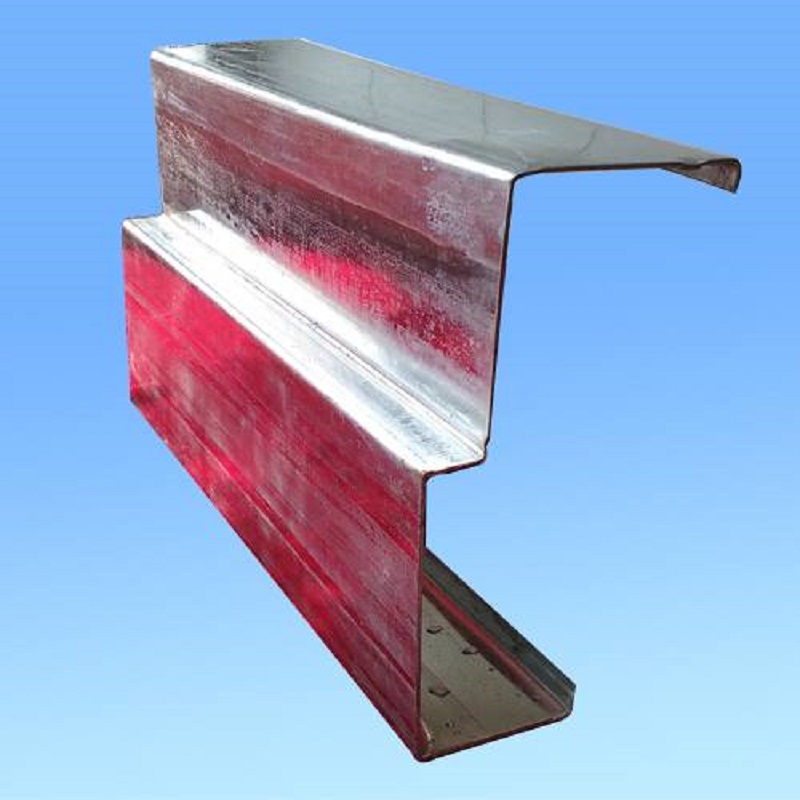

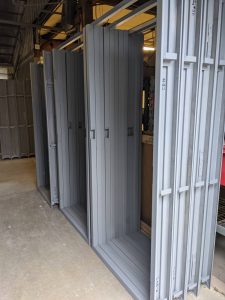

참고용 도어 프레임 샘플

기술 매개변수

기계 가공 흐름을 형성하는 강철 문틀 목록:

수동 드 코 일러 → 가이드 롤러 → 공급 재료 → 레벨링 → 펀칭 → 롤 성형 → 강화 → 유압 절단 → 제품 수령 테이블

재료	원료		아연 도금
	두께		0.65-1mm
	재료 경도:		550MPA---350MPA
수동 디코일러	내경: 450-550mm		수동으로 확장
	최대 코일 폭: 300mm
	용량: 3T

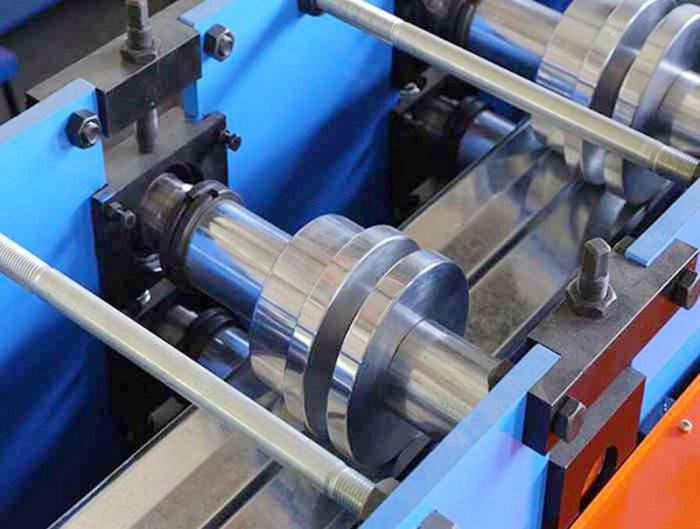

메인포밍 기계	성형 단계		16스테이션
	샤프트 직경		50mm
	디자인 유형		중간 판 용접, 기념 아치 프레임 유형
	프레임 두께		25mm
	롤러 재료		GCr12MoV
	샤프트 재질		부드럽게 하기를 가진 45# 강철
	작업 속도		0-15m/분
	수송		기어별
	주요 기계의 힘		5.5kw
		전원		유압 스테이션
		펀칭 금형 재료		GCr12MoV
		블레이드 금형 재료		GCr12MoV
		왜곡이나 낭비가 없습니다. 높은 수준의 안전 계수.

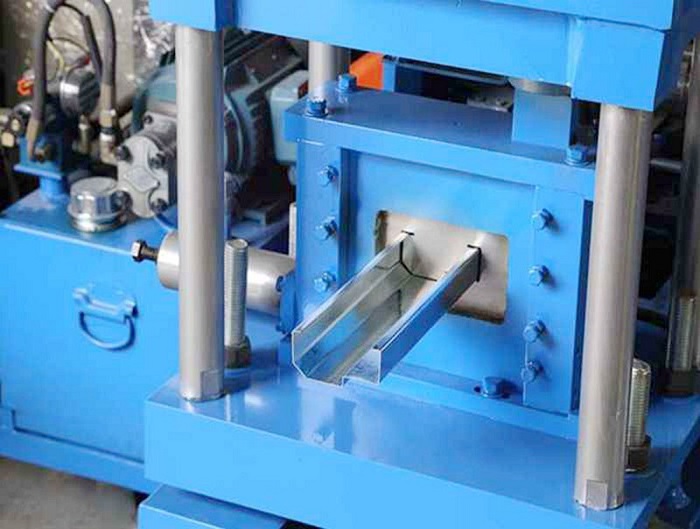

유압 체계	유압 오일		46#
	힘		3kw
	절단 길이		필요에 따라
	왜곡이나 낭비가 없습니다. 높은 수준의 안전 계수.
제어 장치	제어			PLC로
	PLC 언어			영어 및 중국어(또는 필요에 따라)
	화면			터치 스크린
	기능			자동 길이, 펀칭 및 수량 측정
다른 예비 부품	무게			약 3톤
	치수			43008001400mm LWH
	본체 색상			필요에 따라
	전압			380v/50hz/3ph(또는 필요에 따라)
	예비용 절단날			한 조각
	퓨즈			2 조각
	계전기			2 조각
	여행 스위치			2 조각
	솔레노이드 벨브			1개
