2mm Steel Door Frame Roll Forming Machine

2-mm-Stahltürrahmen-Rollformmaschine

1–2 mm Dicke, bearbeitbar im 45-Grad-Schnitt

KONTAKTIEREN SIE MICH JETZT DOWNLOAD PDF

Einzelheiten

Stichworte

Produktdetails

Maschine zur Herstellung von Stahltürrahmen ist so konzipiert, dass der verzinkte Stahl durch Walzen in die Form eines Türrahmens oder Fensterrahmens gebracht wird. Normalerweise beträgt die Dicke des Tür- oder Fensterrahmens 0,65 mm bis 1,5 mm. Unsere Türrahmenmaschine wird häufig in der Herstellung von Stahltüren oder Stahlfenstern eingesetzt. Die Stahltürrahmenmaschine besteht aus einer Abwickelvorrichtung, einer Richtmaschine, einer Postrollenformmaschine, einem Schneidteil, einem Auslauftisch, einem SPS-Steuerkasten und einer Hydraulikstation. Die gesamte Maschine wird von der Industrie-SPS gesteuert, die den automatischen Maschinenbetrieb und die Präzision der Endprodukte gewährleisten kann.

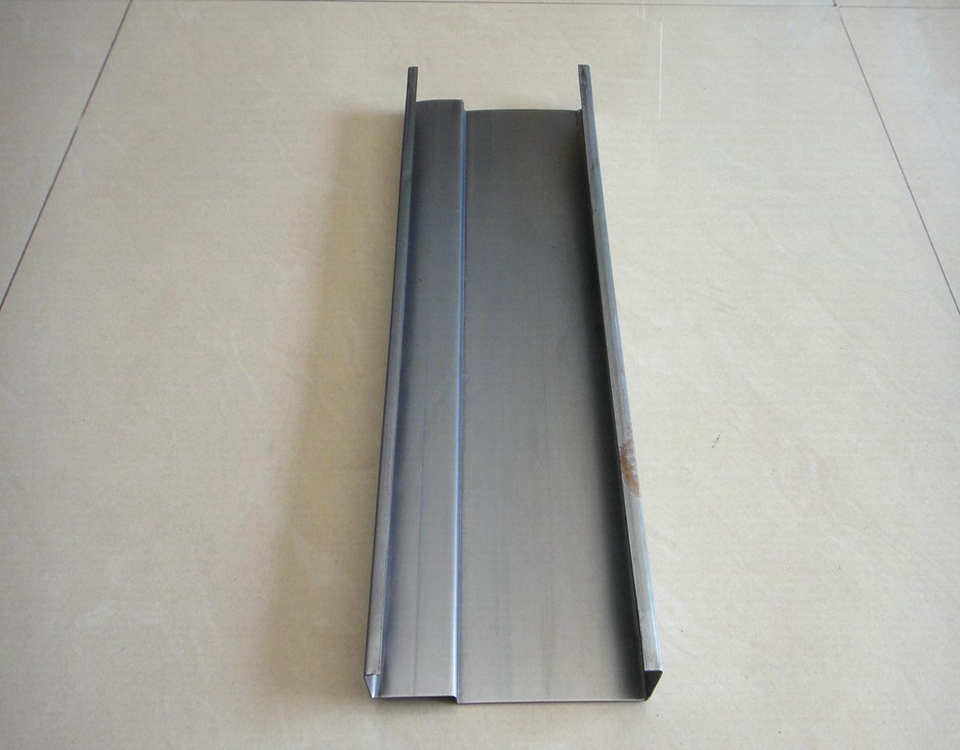

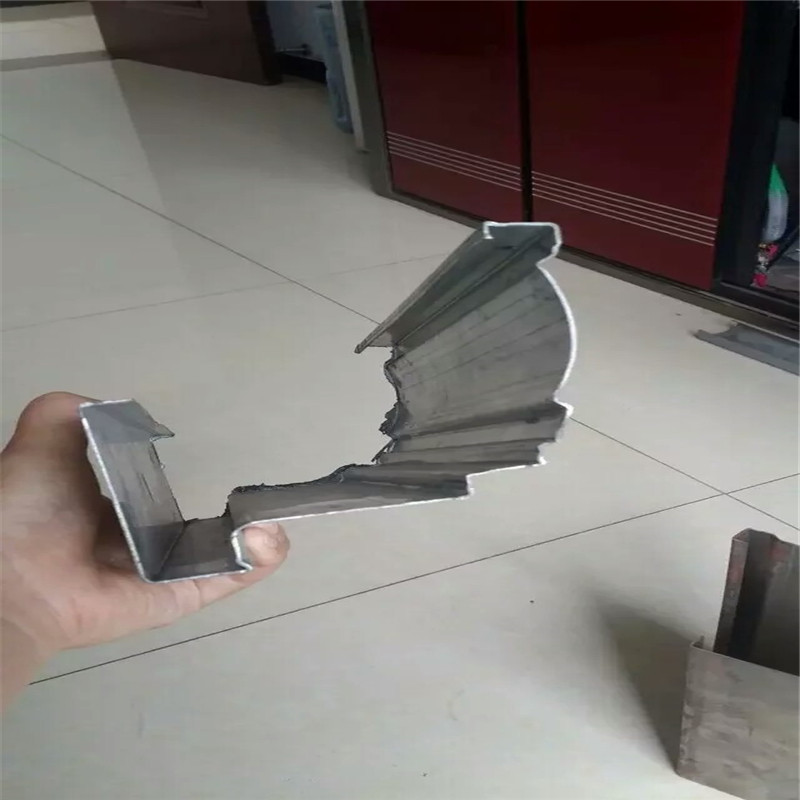

Türrahmenmuster als Referenz

Technische Farameter

Profiliermaschine für Stahltürrahmen. Verarbeitungsablauf:

Manueller Abwickler→Führungsrolle→Materialzuführung →Nivellieren→Stanzen→Rollformen→Verstärken→Hydraulisches Schneiden→Produktempfangstisch

Material	Rohmaterial		Verzinkt
	Dicke		0,65-1 mm
	Materialhärte:		550 MPA---350 MPA
Handbuch Abwickelhaspel	Innendurchmesser: 450–550 mm		Erweitern Sie um manuell
	Maximale Spulenbreite: 300 mm
	Kapazität: 3T
Hauptumformung Maschine	Stufen bilden		16 Stationen
	Wellendurchmesser		50mm
	Designtyp		Mittelplatte geschweißt, Rahmentyp „Gedenkbogen“.
	Rahmenstärke		25mm
	Rollenmaterial		GCr12MoV
	Schaftmaterial		45# Stahl mit Vergütung
	Arbeitsgeschwindigkeit		0-15 m/min
	Transport		Mit der Ausrüstung
	Leistung der Hauptmaschine		5,5 kW
		Stromversorgung		Hydraulikstation
		Stanzformmaterial		GCr12MoV
		Klingenformmaterial		GCr12MoV
		Kein Verzerren oder Verschwenden. Hoher Sicherheitsfaktor.
Hydraulisch System	Hydraulisches Öl		46#
	Leistung		3 kW
	Schnittlänge		Nach Bedarf
	Kein Verzerren oder Verschwenden. Hoher Sicherheitsfaktor.
Kontrollgerät	Kontrolle			Per SPS
	SPS-Sprache			Englisch und Chinesisch (oder nach Bedarf)
	Bildschirm			Touch-Screen
	Funktion			Automatische Längen-, Stanz- und Mengenmessung
Andere Ersatzteil	Gewicht			Ungefähr 3 Tonnen
	Abmessungen			43008001400mm LBH
	Hauptkörperfarbe			Wie du es brauchst
	Stromspannung			380 V/50 Hz/3 Phasen (oder nach Bedarf)
	Ersatzschneidmesser			Ein Stück
	Sicherung			2 Stücke
	Relais			2 Stücke
	Reiseschalter			2 Stücke
	Magnetventil			1 Stück

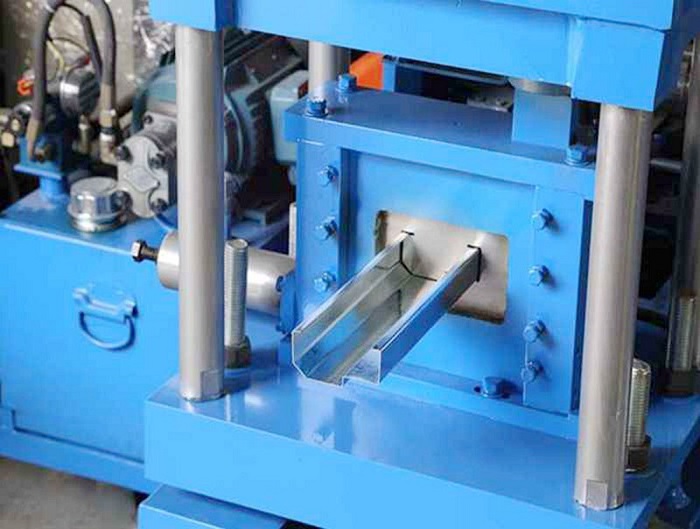

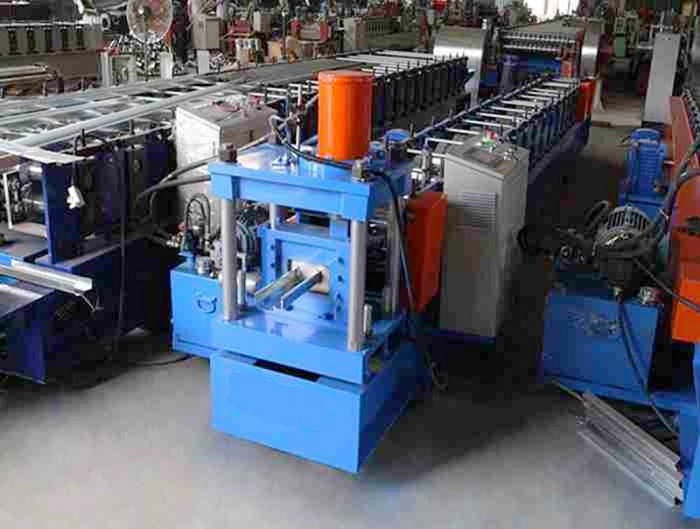

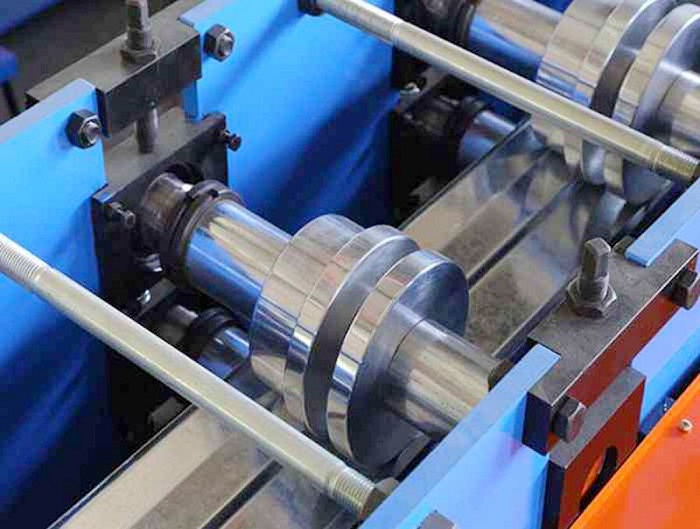

Maschinendetailbilder

Jede Komponente kann individuell gestaltet werden. Die Rollformmaschine von Longway bietet OEM/ODM für alle Kunden

Anwendungen

Türrahmen aus Metall lassen sich problemlos während der Bauphase einbauen oder können nachgerüstet werden. Sie sind einfacher zu montieren, vielseitiger, stärker und belastbarer und bieten eine hervorragende Oberflächenbeschaffenheit.

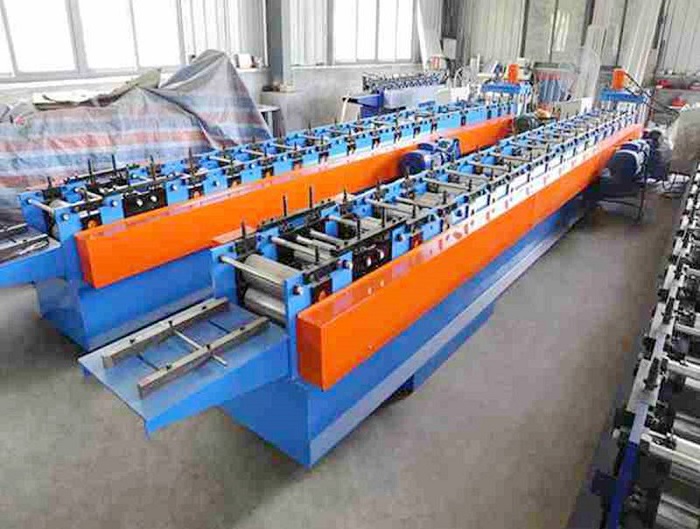

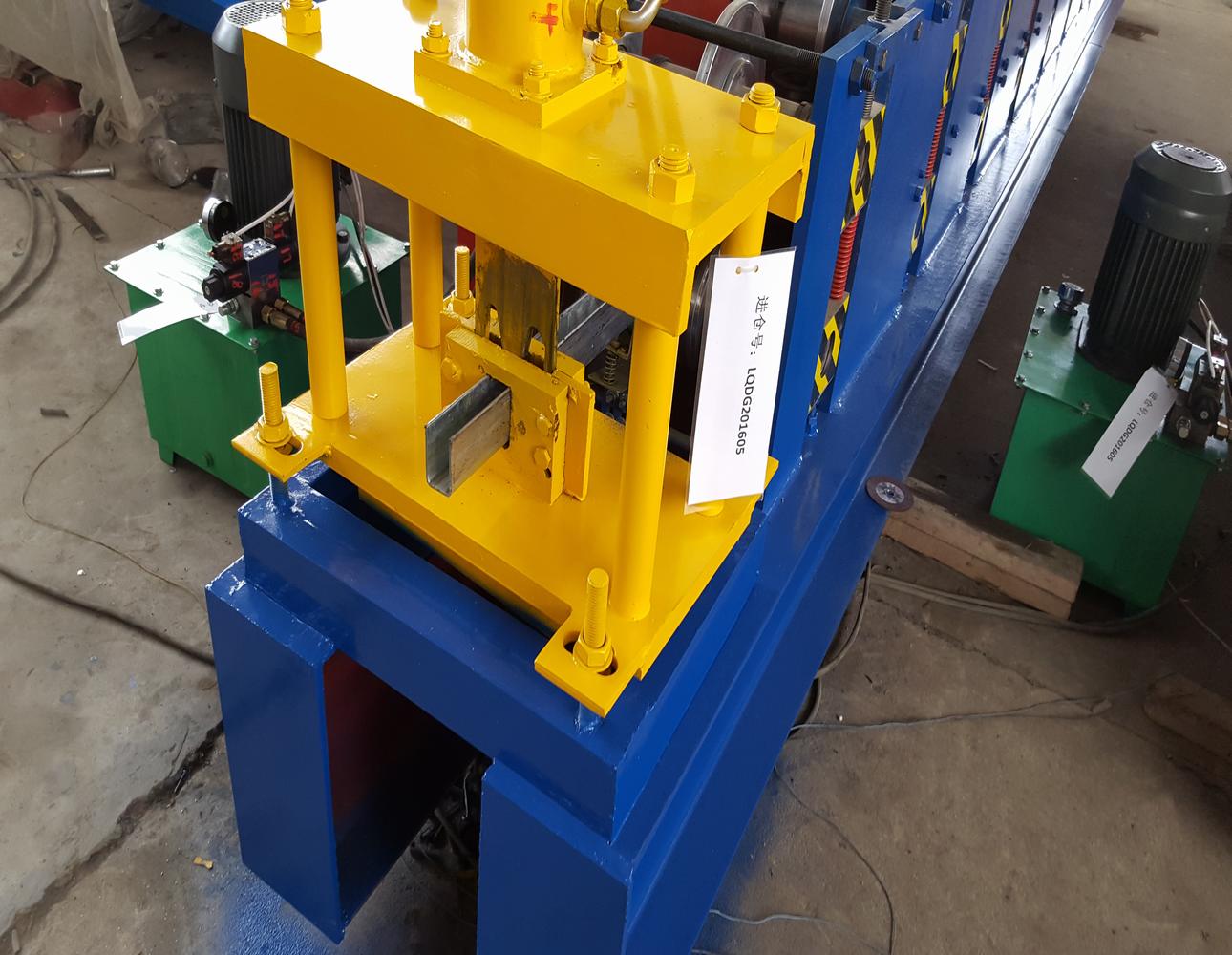

Verwandte Maschinen

Auf lange Sicht wertvoller Kunde

Chile
lran
Philippinisch
Südafrika

Paket und Lieferung

1. Sprühen Sie Korrosionsschutzöl auf die Rollen, um eine Oxidation der Rollen während des Transports zu verhindern
2.Verpackung der gesamten Maschine mit Isolierfolie, um eine Oxidation der Maschine während des Versands zu verhindern
3. Angemessene Raumplanung zur Reduzierung der Transportkosten für Kunden
4. Gut repariert, um Maschinenschäden während der Transportzeit zu verhindern
