TR4 Metal Roofing Panel Roll Forming Machine for sale

Shitet TR4 Makinë Formimi Roll për Tavanë Metal

TR4 Metal Roofing Panel is one most popular for Peru, Roof Curving machine available.

KONTAKTONI TANI DOWNLOAD PDF

Detajet

Etiketat

detajet e produktit

TR4 TR5 TR6 Metal Roofing Panel Roll Forming Machine is used to produce trapezoidal roof panels , with 4 to 6 ribs . TR4 Roof panel is used regularly for industrial buildings, since it also allows to make curve on same panel . We offer package solution for TR4 roofing panel forming machine and Hydraulic curve machine .

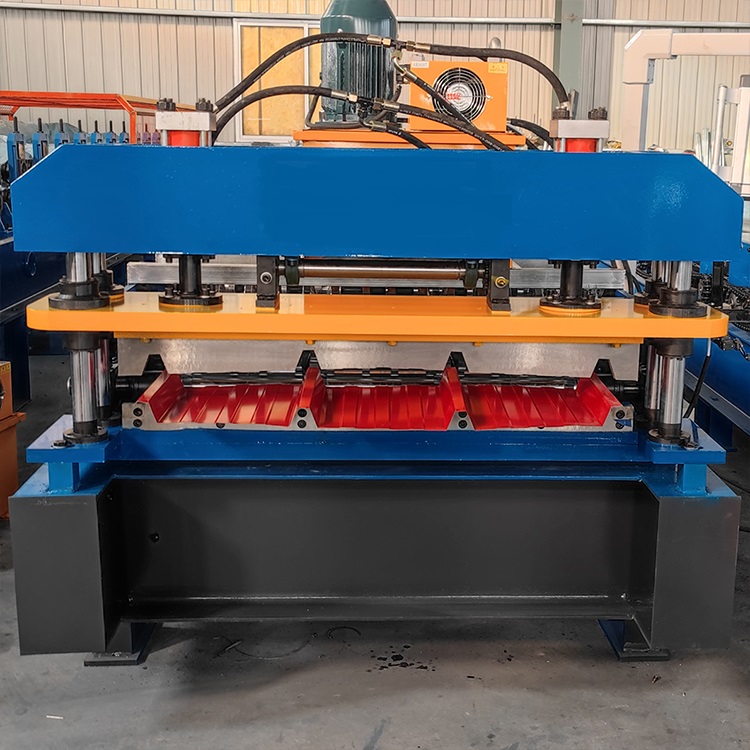

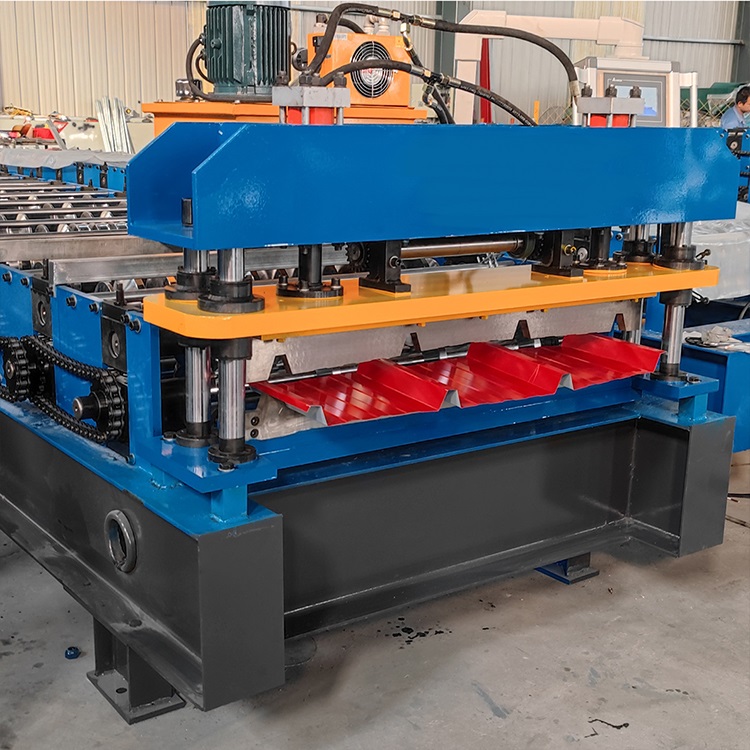

In the below photos, you can clearly see the machine whole look and Tr4 roof panel that produced by our machine .

Vizatimi i profilit për referencë:

Peru TR4 standard profile drawing like below picture, have 4 waves, wave height is 40 mm. If you need different sizes, we can also customized machine according to it.

Farametrat teknikë

Procesi i punës

Zbërthimi → Futja e materialit në makinë → Formimi në rrotull → Prerja hidraulike → Tabela e marrjes së produkteve

Lëndë e parë	Lloji i spirales	PPGI, PPGL, GI
	Gjerësia	1200/1220mm
	Gama e trashësisë	Matës 29-22 (0,3-0,6 mm)
Kërkesa për fuqi	Tensioni	380v/3h/50hz (e personalizuar)
	Fuqia e motorit kryesor	5.5 kw
	Fuqia prerëse	4 kw
Shpejtësia e formimit		15-20 m/min
Korniza e makinës		Struktura e trarit 350 mm H
Trashësia e strukturës		Pllakë mbështetëse e mesme prej çeliku 18 mm
Bosht formues		Bosht i fortë 75 mm me trajtim termik
Materiali i rrotullave		Çeliku i farkëtuar i klasës së lartë 45#
Stacionet e formimit		20 rows Lloji i rrotullimit: Koncepti i veçantë i dizajnit të rrotullimit, mund të çlirojë stresin e brendshëm nga këmbët, atëherë fleta do të jetë në formë të mirë dhe saktësi të lartë
Mënyra e Transmetimit		Zinxhiri me zinxhir 1 inç (Zinxhiri i dyfishtë)
Lloji i prerjes		Lloji i shtyllës hidraulike dhe prerje me gjatësi të caktuar
Sistemi I kontrollit		PLC Delta dhe Inverter Delta
Ekrani		Ekran me prekje
Dimensioni (përafërsisht)		8.8m×1.5m×1.2m
Pesha totale (përafërsisht)		5.6T

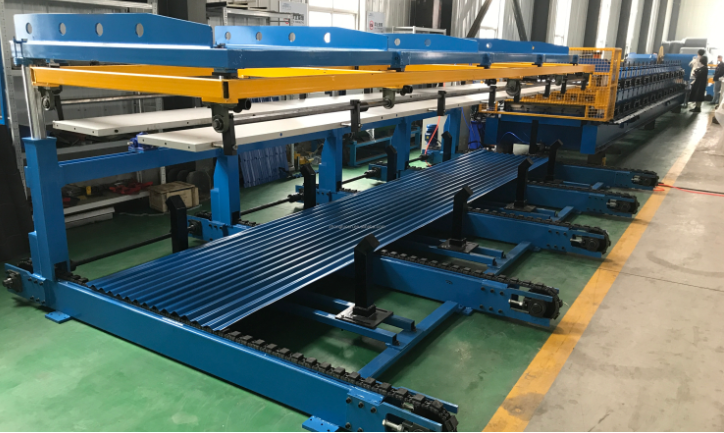

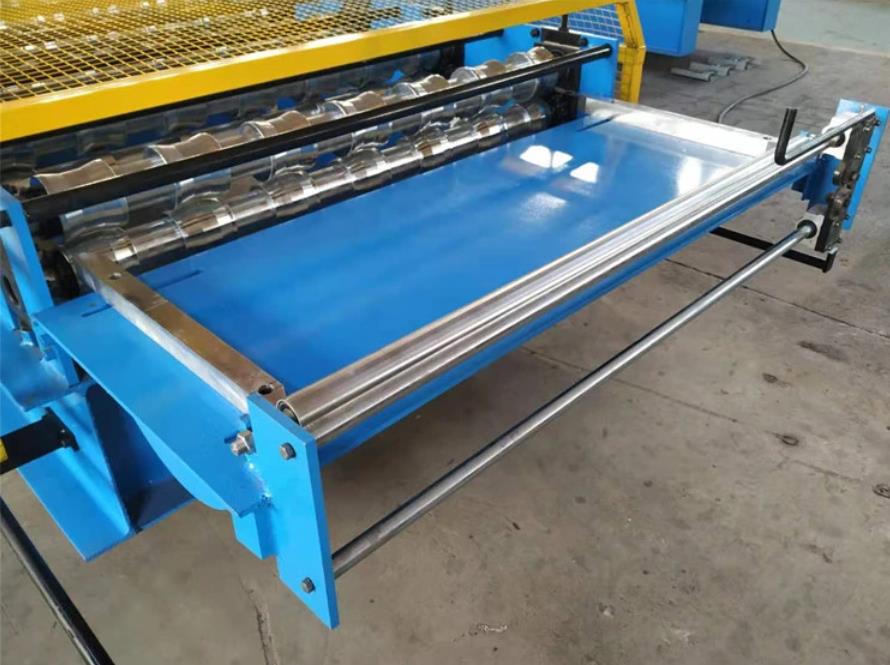

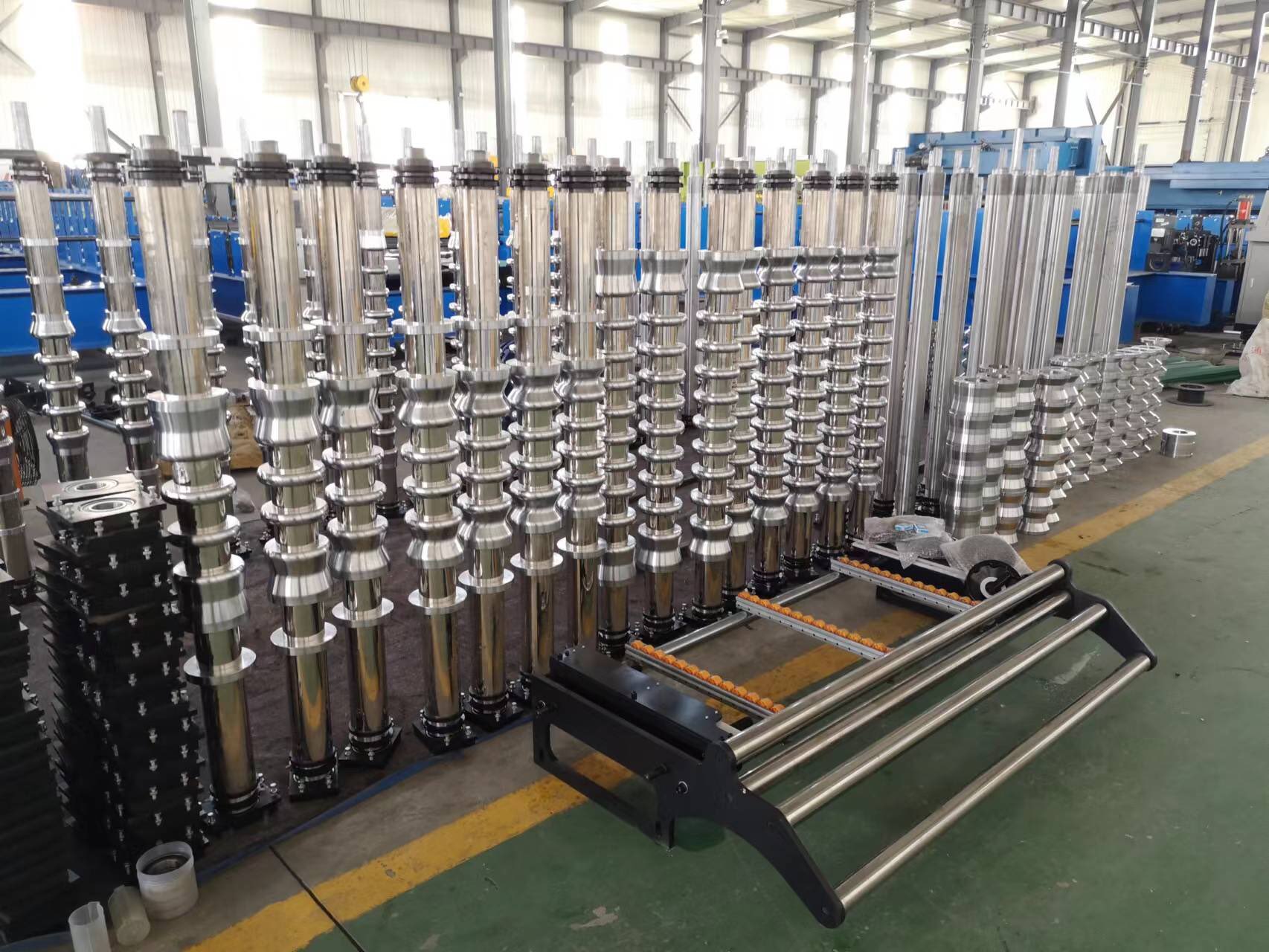

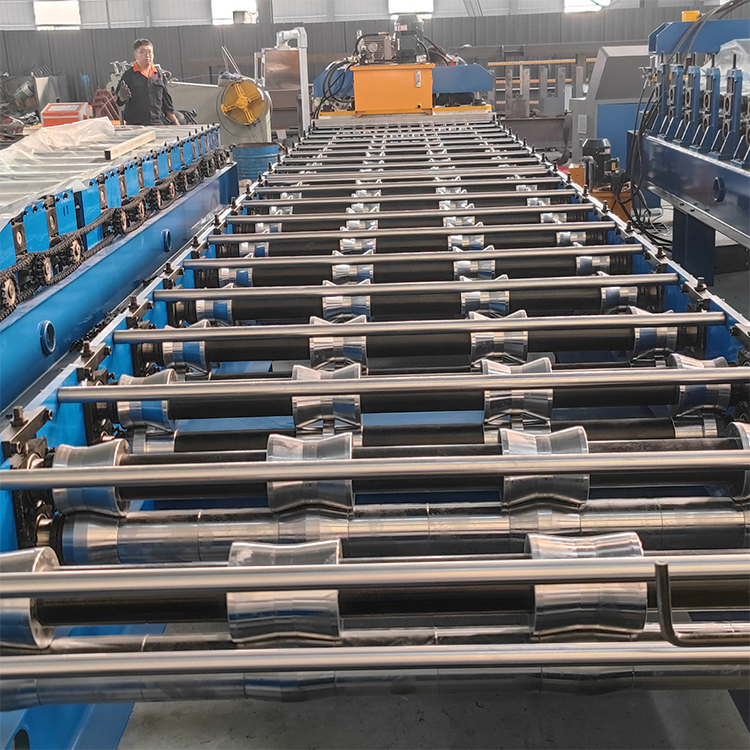

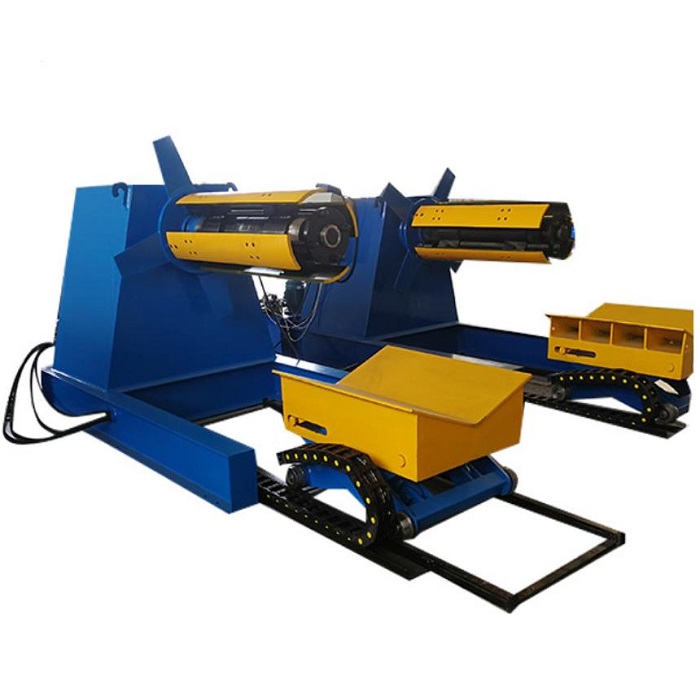

Fotografitë e detajuara të makinës

Çdo komponent mund të projektohet sipas kërkesës me porosi. Makina për formimin e rrotullave Longway ofron OEM/ODM për të gjithë klientët

Aplikacionet

Avantazhi i fletëve metalike Tr4 përfshin bukurinë, klasiken, pamjen dhe shijen e hirit. t përdoret gjerësisht në fshat, hotel, ekspozitë, fshat pushimesh, ndërtim familjar dhe dekorim të jashtëm.

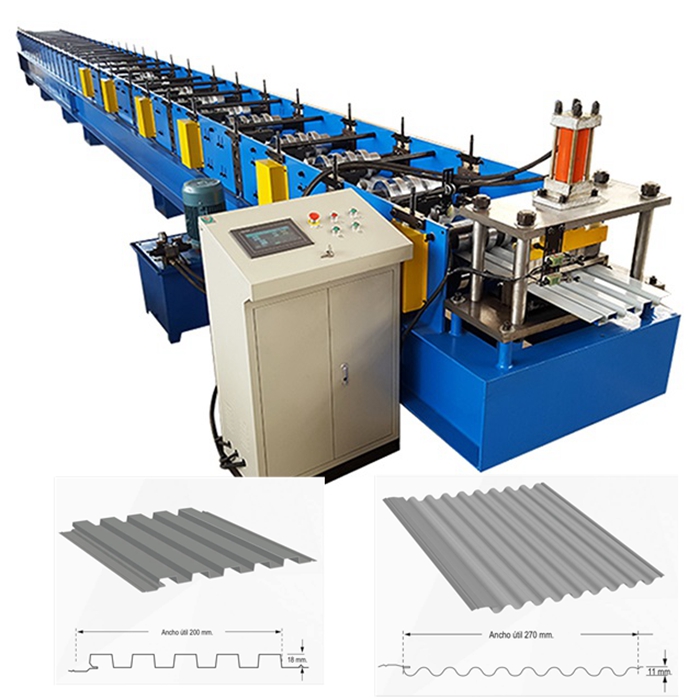

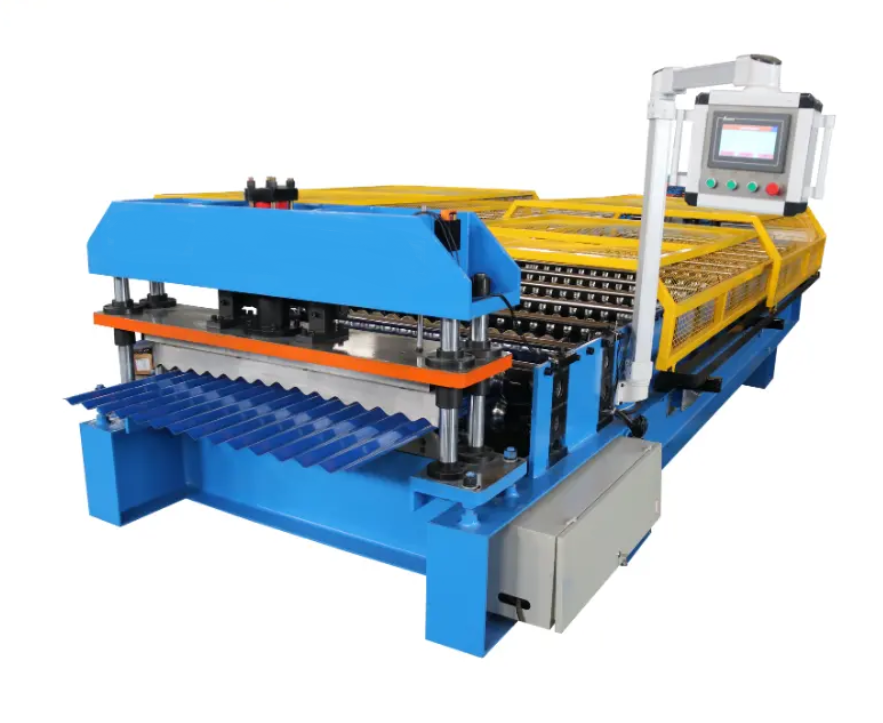

Makinat e ngjashme

Klient i vlefshëm LONGWAY

Kili
lran
Filipine
Afrika e Jugut

Paketa dhe dërgesa

1. Spërkatja e vajit anti-korroziv në rula për të parandaluar oksidimin e rrotullave gjatë transportit
2. Paketimi i gjithë makinës së filmit izolues për të parandaluar oksidimin e makinës gjatë transportit
3.Planifikimi i arsyeshëm i hapësirës për të reduktuar kostot e transportit për klientët
4.Fiksohet mirë për të parandaluar dëmtimin e makinës gjatë periudhës së tranzitit
