अफ़्रीका 686 आईबीआर छत शीट बनाने की मशीन

अफ़्रीका 686 आईबीआर छत शीट बनाने की मशीन 0.3 से 0.8 मिमी मोटी आईबीआर शीट बना सकते हैं। इसका पूरे अफ़्रीका बाज़ार में व्यापक रूप से उपयोग किया जाता है।

ट्रैपेज़ॉइडल छत शीट में पूरे पैनल पर एक रिब्ड ट्रैपेज़ॉइडल-आकार का पैटर्न होता है। ट्रेपेज़ॉइडल रिब छतें उत्पादकों के बीच लोकप्रिय हैं क्योंकि आकार उन्हें बहुत सामग्री-कुशल (एक उच्च शक्ति-से-वजन अनुपात) बनाता है। यह एक बहुत ही लागत प्रभावी प्रोफ़ाइल बनाता है। समलम्बाकार आकृतियों की छायाएँ साफ़ रेखाएँ प्रदान करती हैं, चाहे वे लंबवत, तिरछे या क्षैतिज रूप से स्थापित हों।

संदर्भ के लिए प्रोफ़ाइल आरेखण:

नीचे दी गई तस्वीर की तरह आईबीआर रूफिंग शीट मानक प्रोफ़ाइल ड्राइंग, यदि आपके पास विशेष आवश्यकता है, तो हम इसके अनुसार मशीन को भी अनुकूलित कर सकते हैं, वाइड स्पैन रूफिंग शीट, सेल्फ लॉक पैनल इत्यादि।

प्रसंस्करण प्रवाह

कुंडलित करना → सामग्री को मशीन में डालना → रोल बनाना → ऑटो कटिंग → उत्पाद प्राप्त करना



कच्चा माल	कुंडल प्रकार	पीपीजीआई, पीपीजीएल, जीआई
	चौड़ाई	914/925 मिमी
	मोटाई सीमा	29-22 गेज (0.3-0.6 मिमी)
पावर आवश्यकता	वोल्टेज	380v/3ph/50hz(अनुकूलित)
	मुख्य मोटर शक्ति	4+4kw
	काटने की शक्ति	4kw
गठन की गति		15-20 मी/मिनट
मशीन फ़्रेम		350 मिमी एच बीम संरचना
संरचना की मोटाई		18 मिमी वेल्डेड स्टील मध्य समर्थन प्लेट

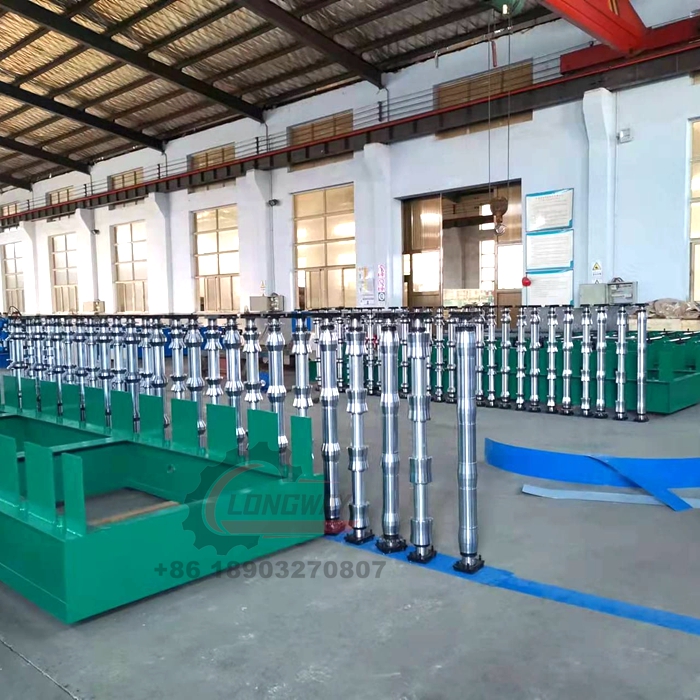

शाफ्ट बनाना		गर्मी उपचार के साथ 75 मिमी ठोस शाफ्ट
रोलर्स की सामग्री		उच्च ग्रेड 45# जाली स्टील

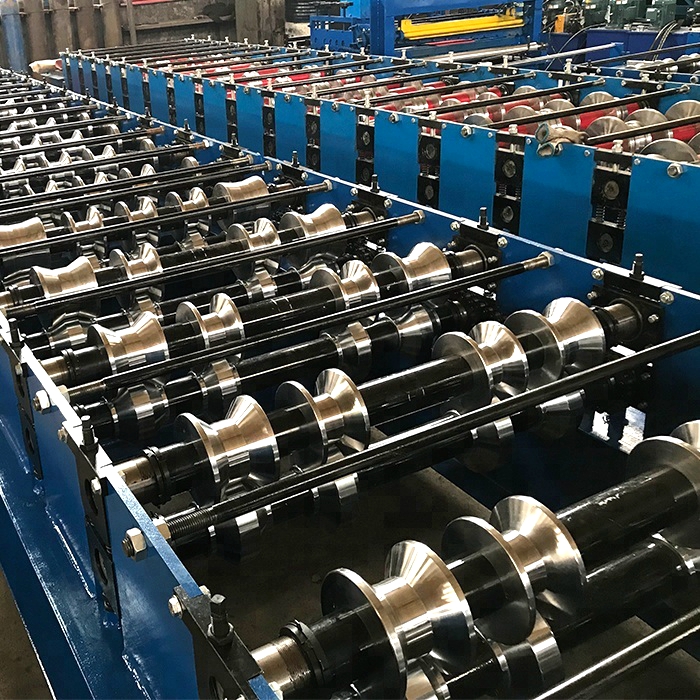

स्टेशन बनाना		14-18 पंक्तियाँ रोलिंग प्रकार: अलग रोलिंग डिज़ाइन अवधारणा, यह फीट से आंतरिक तनाव को मुक्त कर सकती है, फिर शीट अच्छी स्थिति और उच्च परिशुद्धता में होगी
संचरण मार्ग		चेन ड्राइव 1 इंच (डबल चेन)
काटने का प्रकार		हाइड्रोलिक स्तंभ प्रकार और लंबाई-सेट कटिंग
नियंत्रण प्रणाली		पीएलसी डेल्टा और इन्वर्टर डेल्टा
स्क्रीन		टच स्क्रीन
आयाम(लगभग)		7.5m×1.5m×1.2m
कुल वजन (लगभग)		4.6टी

प्रत्येक घटक को कस्टम आवश्यकता के अनुसार डिज़ाइन किया जा सकता है। लॉन्गवे रोल बनाने की मशीन सभी ग्राहकों के लिए OEM/ODM प्रदान करती है

प्रोफ़ाइल की यह श्रृंखला आवासीय, औद्योगिक और वाणिज्यिक परियोजनाओं के लिए किफायती छत पैनलों के रूप में डिज़ाइन की गई है।

न्यूनतम 0.30 मिमी और अधिकतम 0.7 मिमी क्षति के प्रति अधिक लचीलापन देता है।
