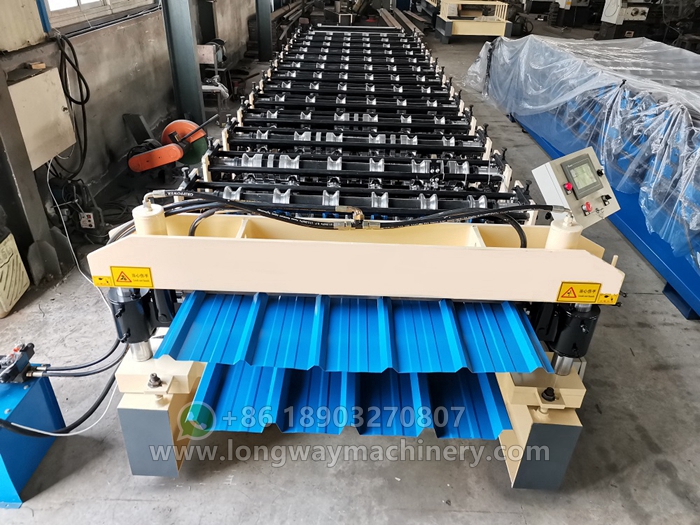

T18 C18 Metal roofing machine Roof sheet forming machine

T18 metal roofing machine C18 roll former

ŞİMDİ İLETİŞİM DOWNLOAD PDF

Detaylar

Etiketler

Ürün Detayları

Tasarım Fikri:
Kararlı İletim: Çift zincir ve dişli tahrik, açılış makaraları tasarımı.

Kolay Kullanım: Sadece PLC kontrol istasyonunda sipariş vermeniz gerekir, çok kolay kullanım.

Referans için profil çizimi:

Trapezoidal roofing sheet has many different shapes,usually different countries have its own popular design ,we can customize the machine as customers’ demand,T18 roofing profile is popular for whole European market .

Teknik Farametreler

İşlem Akışı

Rulo Açma → Makineye Malzeme Besleme → Rulo Şekillendirme → Otomatik Kesme → Ürün Alma

Hammadde	Bobin Tipi	PPGI, PPGL, GI
	Genişlik	1250mm
	kalınlık aralığı	29-22 Ölçü (0,3-0,6 mm)
Güç Gereksinimi	Gerilim	380v/3ph/50hz(Özelleştirilmiş)
	Ana Motor gücü	4+4kw
	kesici gücü	4kw
Şekillendirme hızı		15-20m/dak
Makine Çerçevesi		350mm H Kiriş Yapısı
yapının kalınlığı		18 mm Kaynaklı Çelik Orta Destek Sacı
Mil oluşturma		Isıl işlem görmüş 75 mm yekpare mil
Silindirlerin Malzemesi		Yüksek Dereceli 45# Dövme Çelik
Şekillendirme istasyonları		14-18 sıra Haddeleme Tipi: Ayrı haddeleme tasarım konsepti, Ayaklardaki iç gerilimi serbest bırakabilir, Ardından sac iyi durumda ve yüksek hassasiyette olacaktır.
İletim Yolu		Zincir tahriki 1 inç (Çift Zincir)
kesim türü		Hidrolik Sütun tipi ve boy ayarlı kesim
Kontrol sistemi		PLC Deltası ve Inverter Deltası
Ekran		Dokunmatik ekran
Boyut (Yaklaşık)		9,5m×1,5m×1,2m
Toplam ağırlık (Yaklaşık)		5.6T

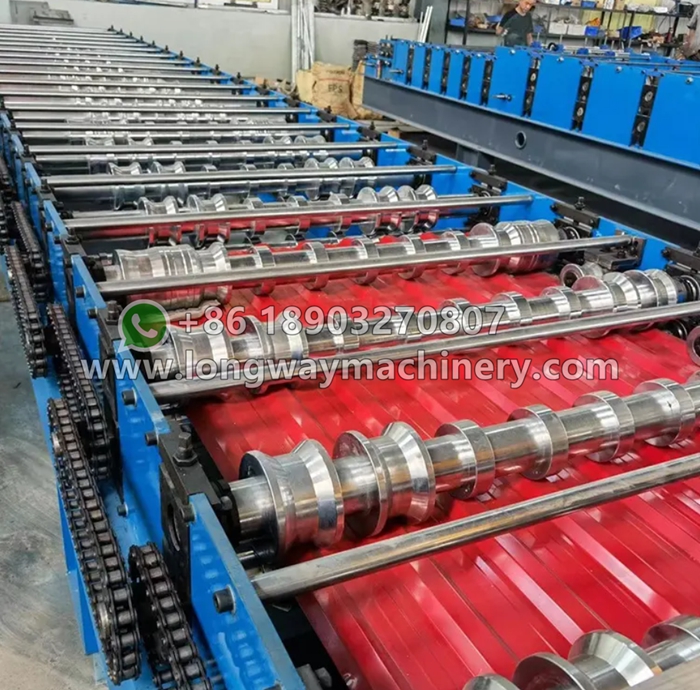

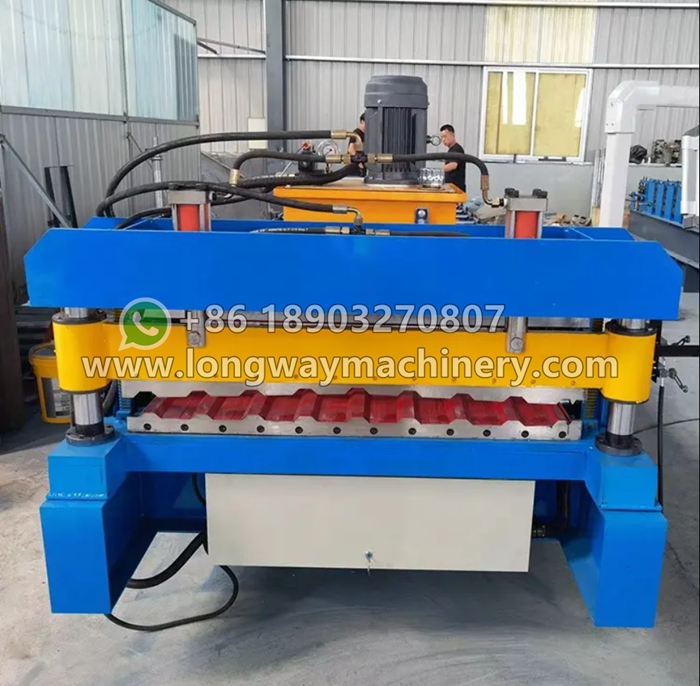

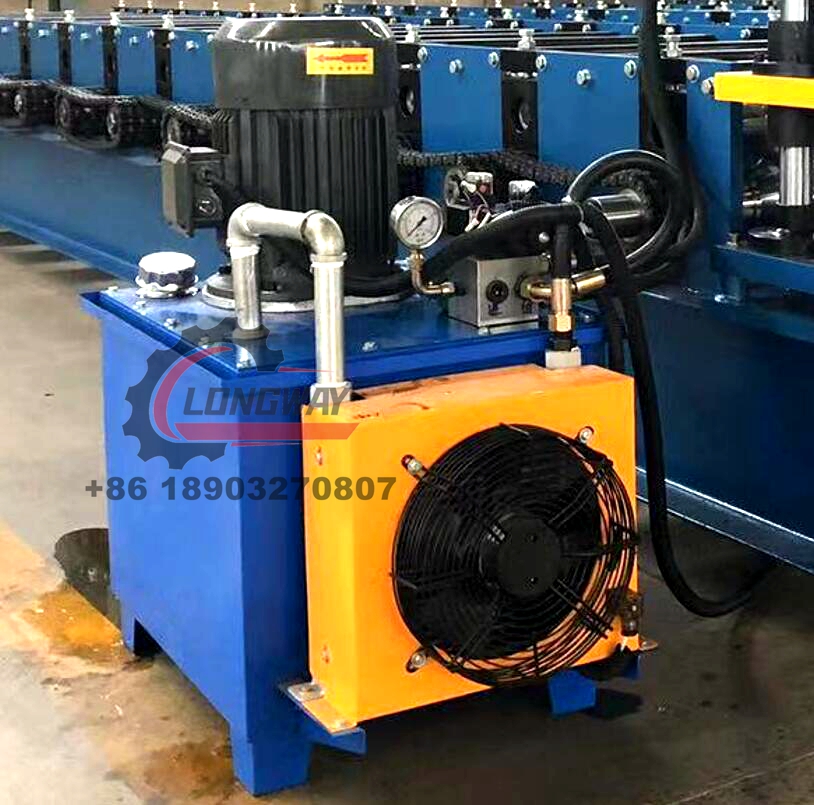

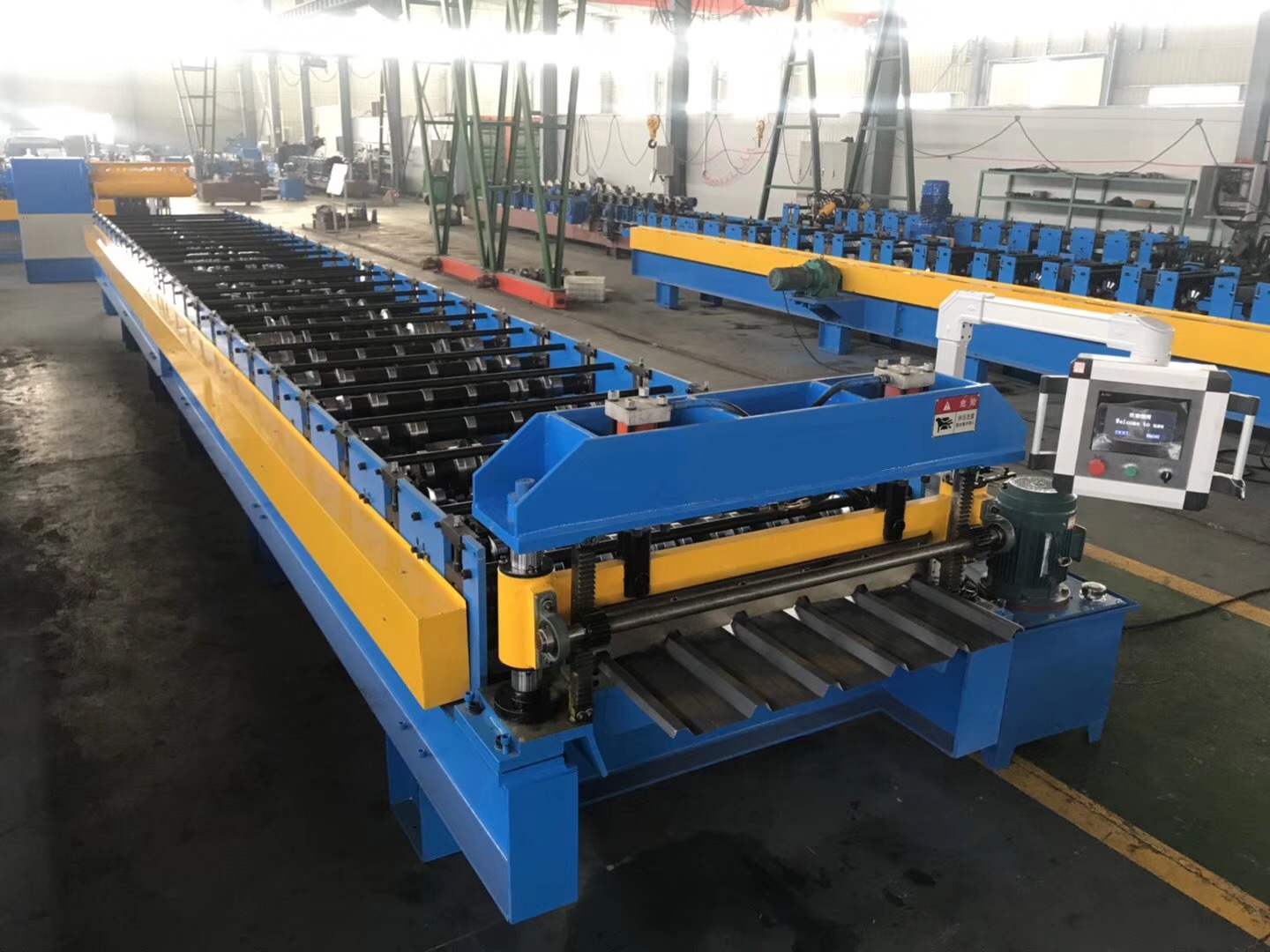

Makina Detaylı Resimleri

Her bileşen, özel ihtiyaç olarak tasarlanabilir. Longway rulo şekillendirme makinesi tüm müşteriler için OEM/ODM sağlar

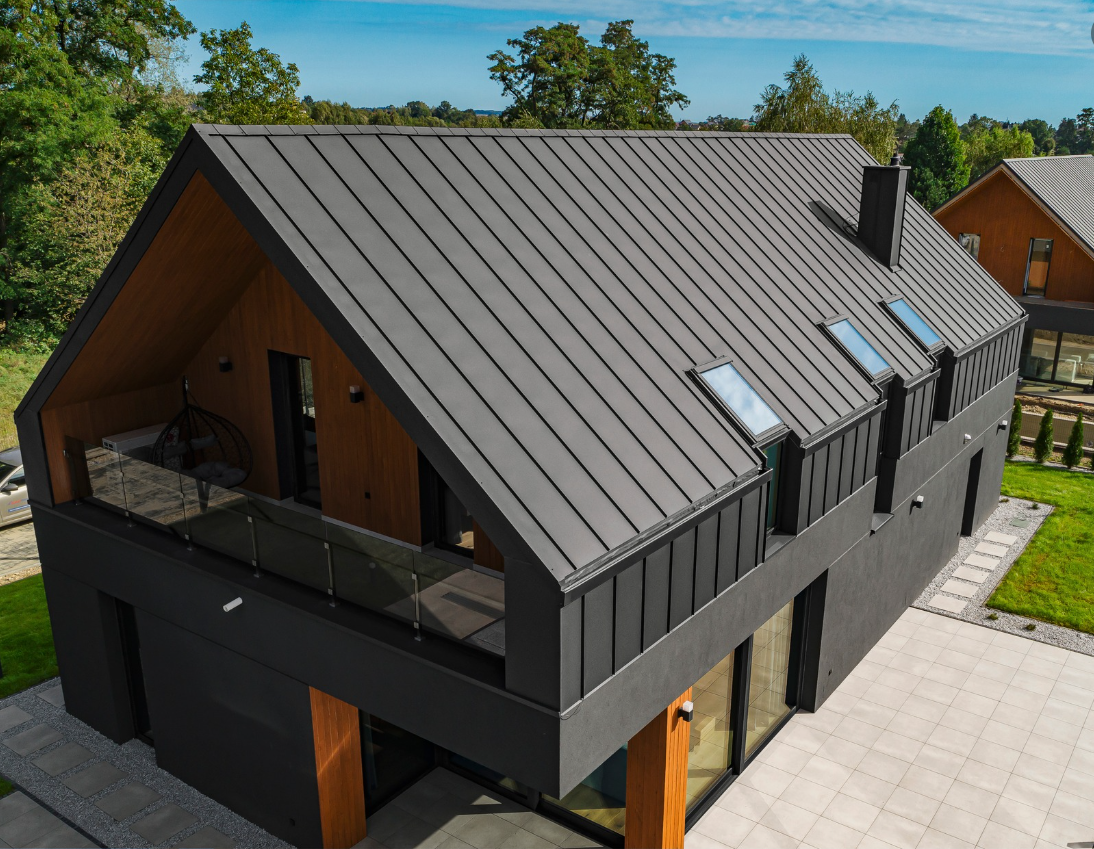

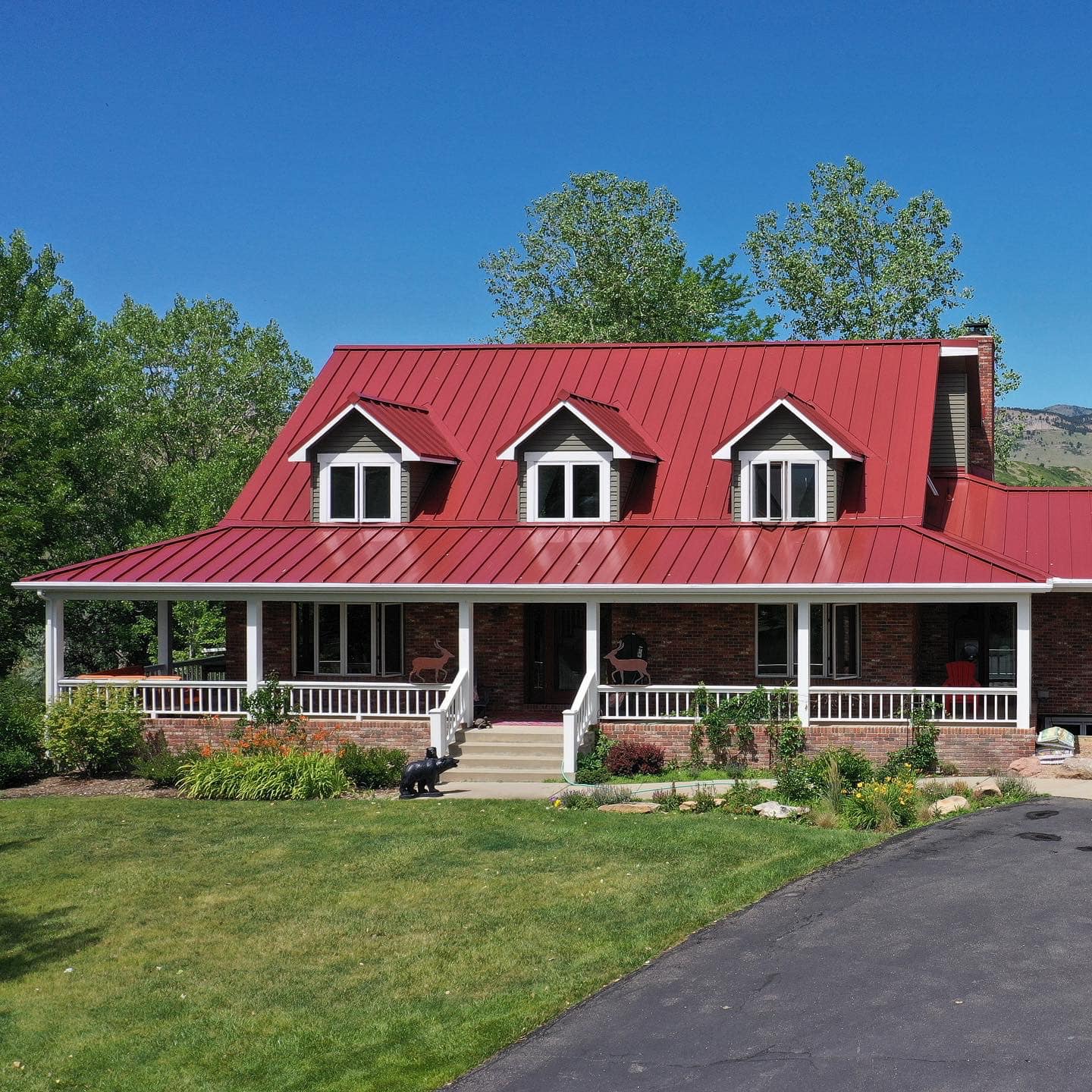

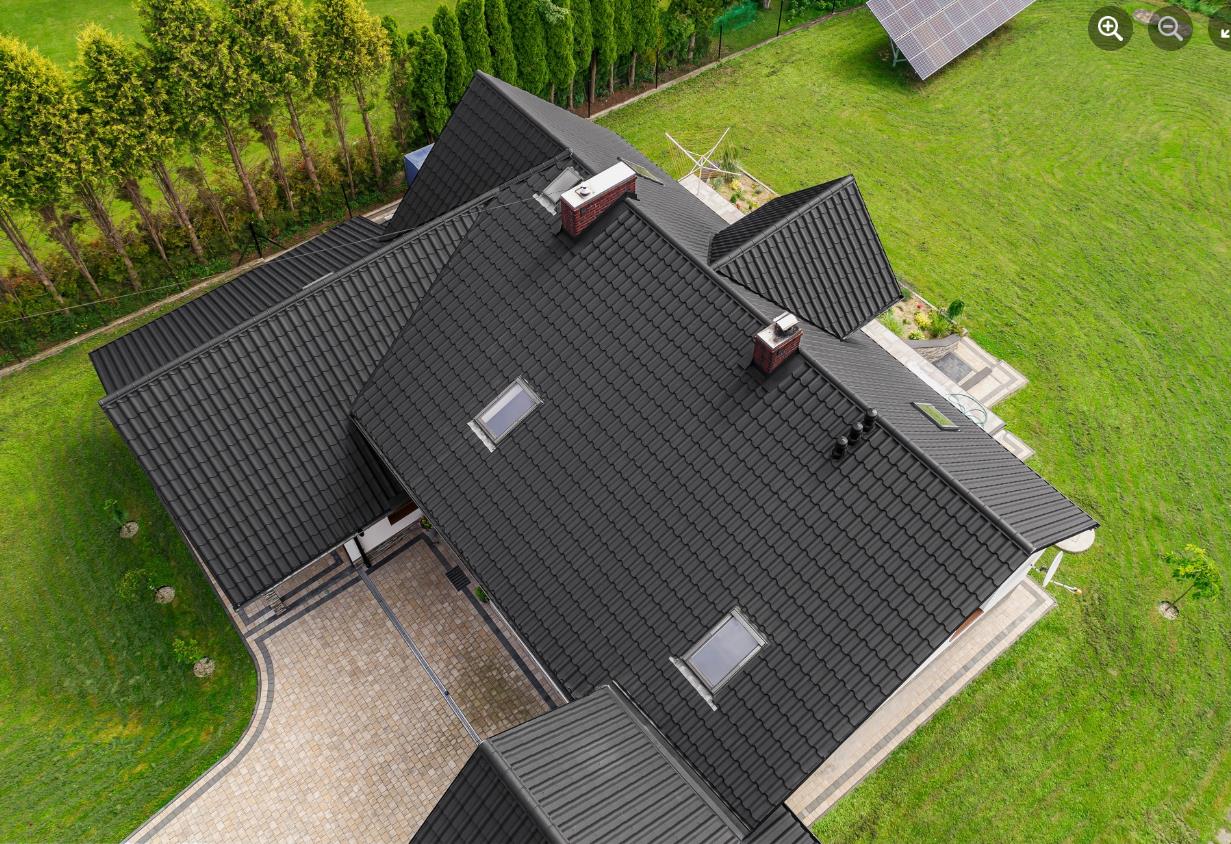

Uygulamalar

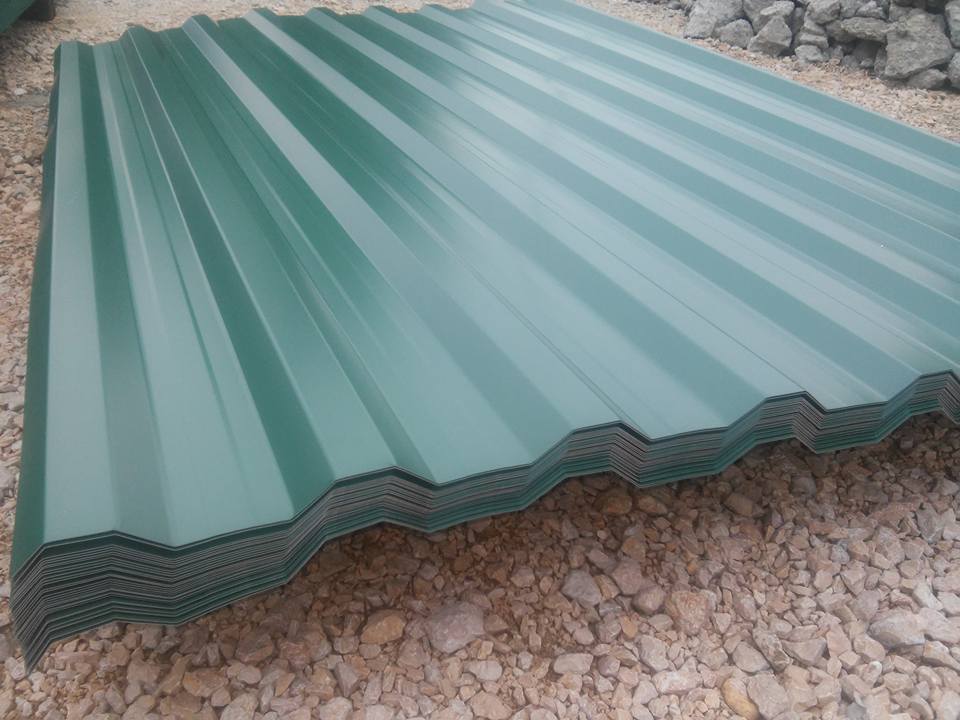

T18 PROFILE

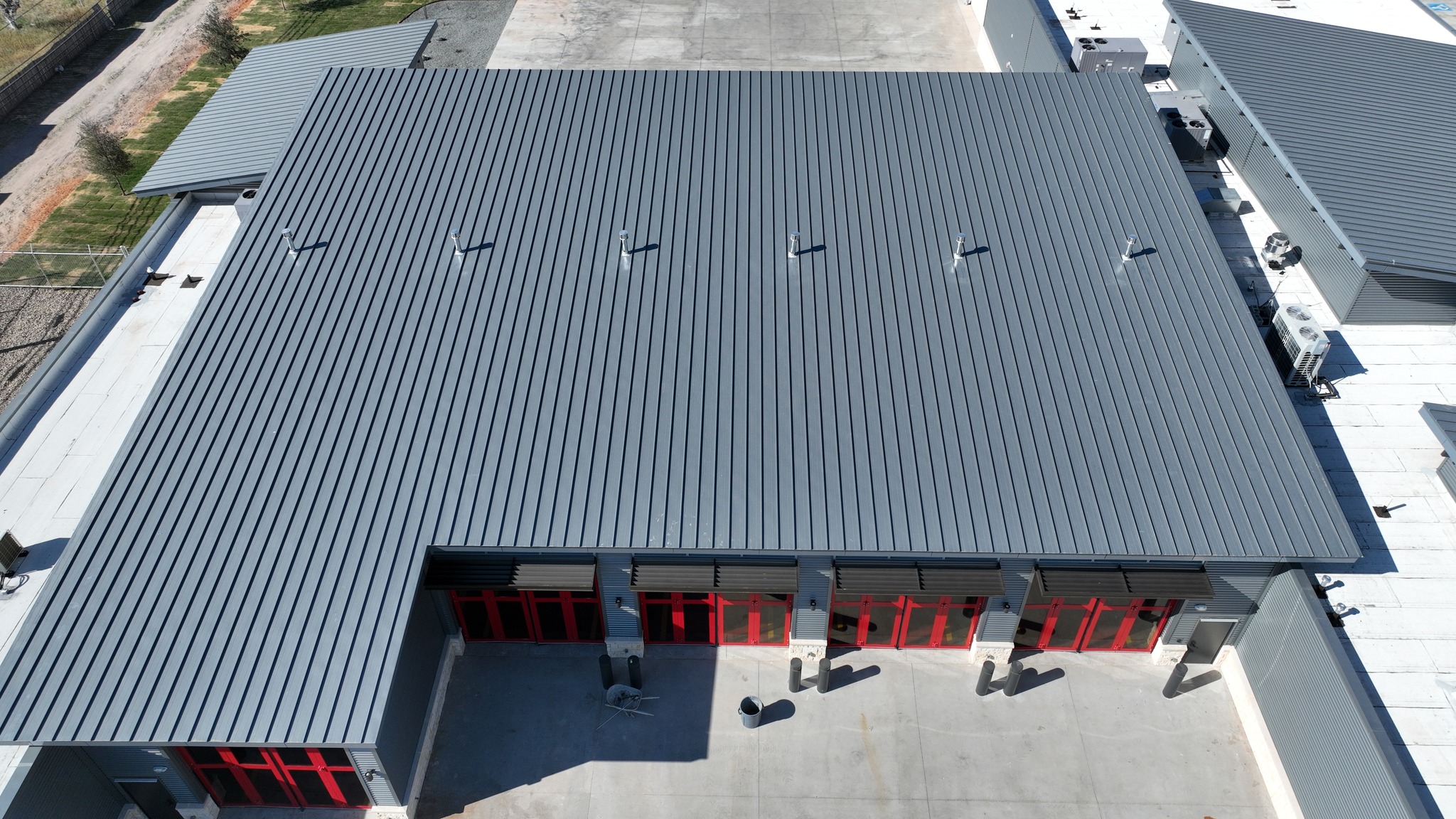

Ribbed metal panels are suitable for lower sloped roofs and other exterior applications.
T18 (Rib Panel) may be applied directly over the old roofing material, without the need for tear-off and disposal.

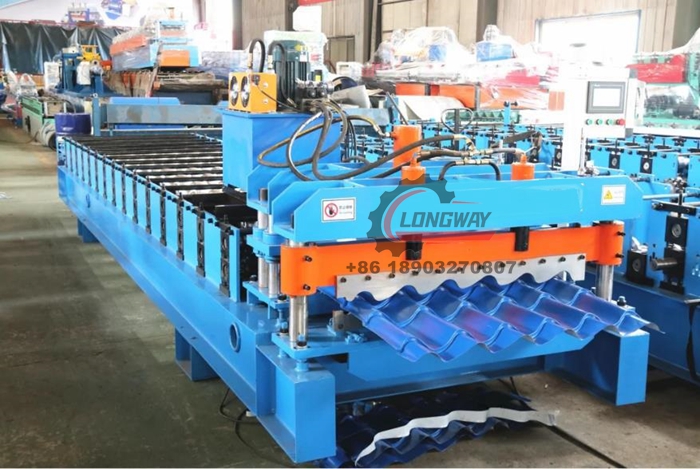

ilgili makineler

LONGWAY değerli müşteri

Şili
iran
Filipin
Güney Afrika

Paket ve Teslimat

1. Nakliye sırasında silindirlerin oksidasyonunu önlemek için silindirlere korozyon önleyici yağ püskürtme
2.Nakliye sırasında makine oksidasyonunu önlemek için tüm makineyi paketleme izolasyon filmi
3. Müşteriler için nakliye maliyetlerini azaltmak için makul alan planlaması
4. Taşıma süresi boyunca makine hasarını önlemek için iyi sabitlendi
