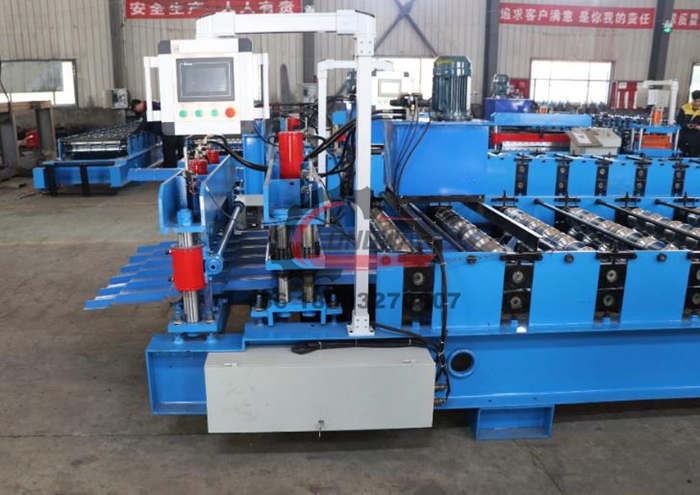

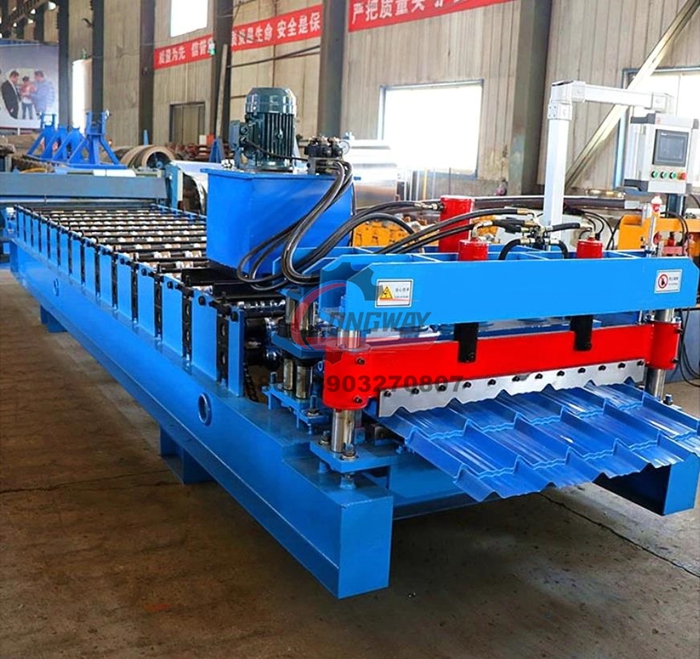

Machine de formage de tuiles d'étape de toiture en métal Q Tile

Machine de fabrication de tuiles en acier pour toiture en acier La machine de formage de tuiles Q est un profil de tuile très célèbre qui est largement utilisé en Afrique. Comme d'habitude, les dalles seront recouvertes d'un polymère complet (Film Plastique). Pour protéger la tuile contre la corrosion, et pérenniser la toiture.
Le client fabrique la tuile avec un pas de 300 mm, 350 mm et 400 mm. Avec l'épaisseur est de 0,3 à 0,6 mm. L'avantage des carreaux émaillés réside dans deux rainures spéciales pour le drainage du condensat de la surface intérieure de la feuille.

Dessin de profil pour référence :

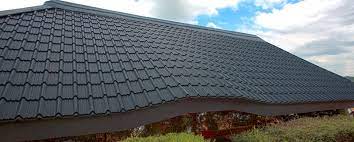

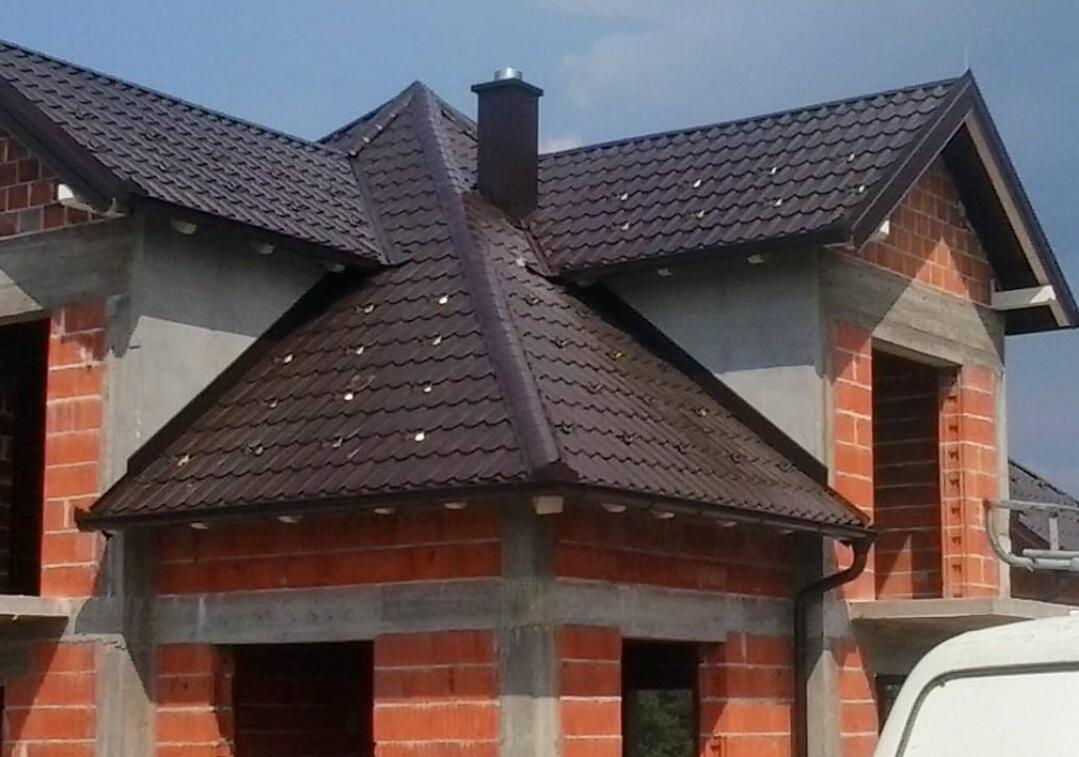

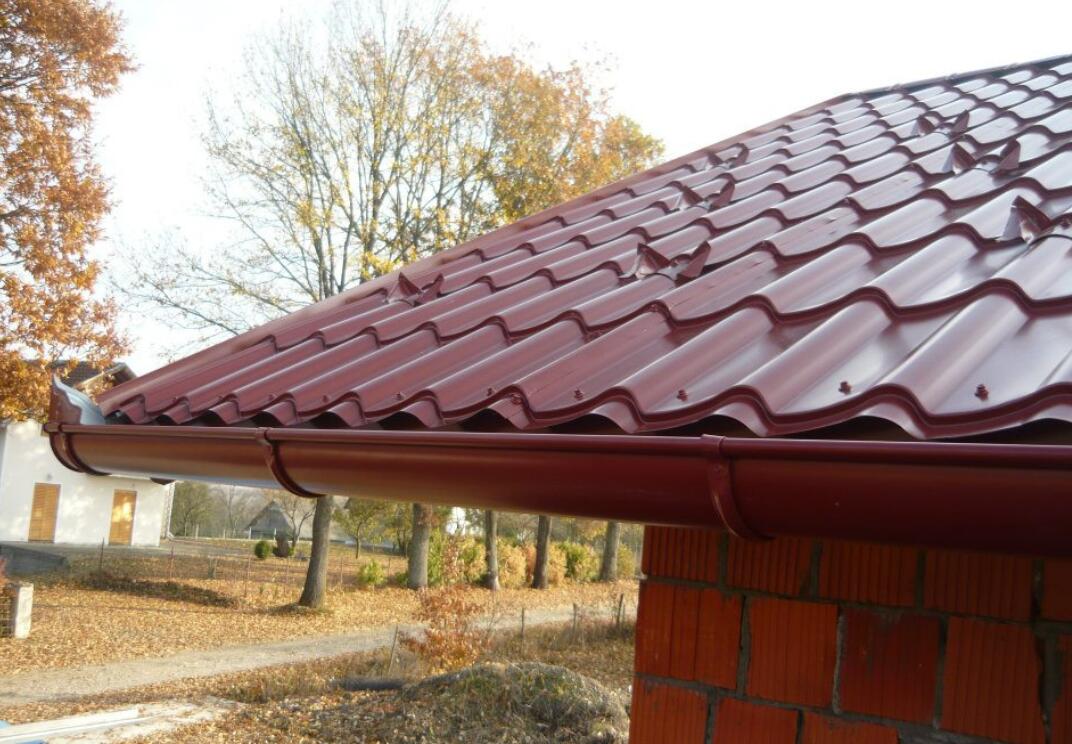

La tuile de marche Q tile a un bord de départ spécialement profilé qui augmente l'esthétique du toit. La forme claire et élégante du profil souligne parfaitement le caractère de la maison. Voici quelques photos de tuile adamante.

Flux de traitement

Déroulement → Alimentation du matériau dans la machine → Formation de rouleaux → Découpe automatique → Réception des produits

Matière première	Type de bobine	PPGI, PPGL, IG
	Largeur	1000/1200/1250mm
	Gamme d'épaisseur	Calibre 29-22 (0,3-0,6 mm)
Puissance requise	Tension	380v/3ph/50hz (personnalisé)
	Puissance du moteur principal	5.5kw
	Puissance de coupe	5.5kw
Vitesse de formage		4m/min
Châssis de la machine		Structure de poutre en H de 350 mm
Épaisseur de structure		Plaque de support intermédiaire en acier soudé de 18 mm
Arbre de formage		Arbre plein de 75 mm avec traitement thermique
Matériau des rouleaux		Acier forgé de haute qualité 45 #

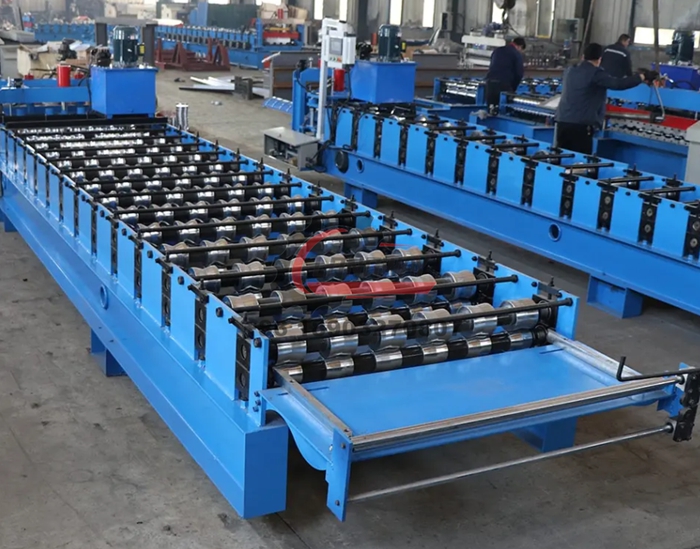

Postes de formage		14-18 rangées Type de roulement : concept de conception de roulement séparé, il peut libérer les contraintes internes des pieds, puis la feuille sera en bonne forme et de haute précision.
Voie de transmission		Entraînement par chaîne 1 pouce (double chaîne)

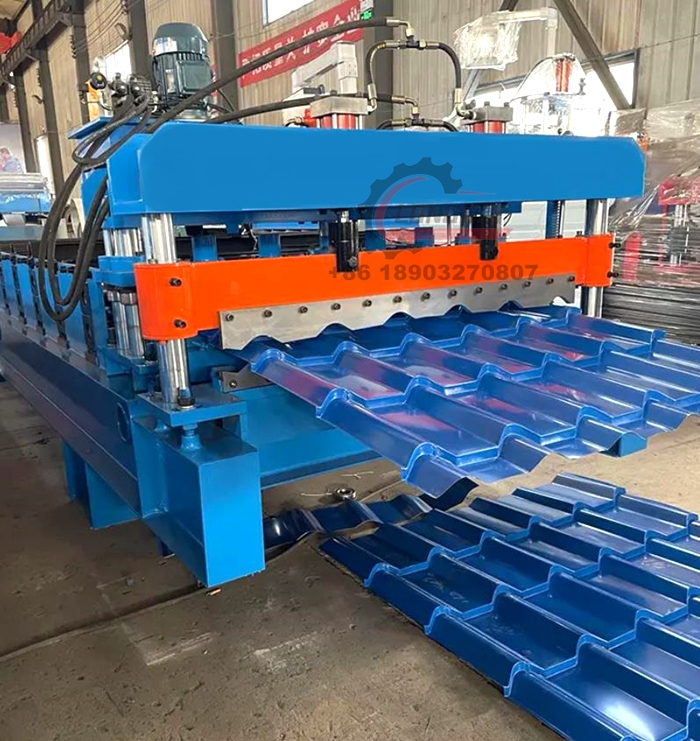

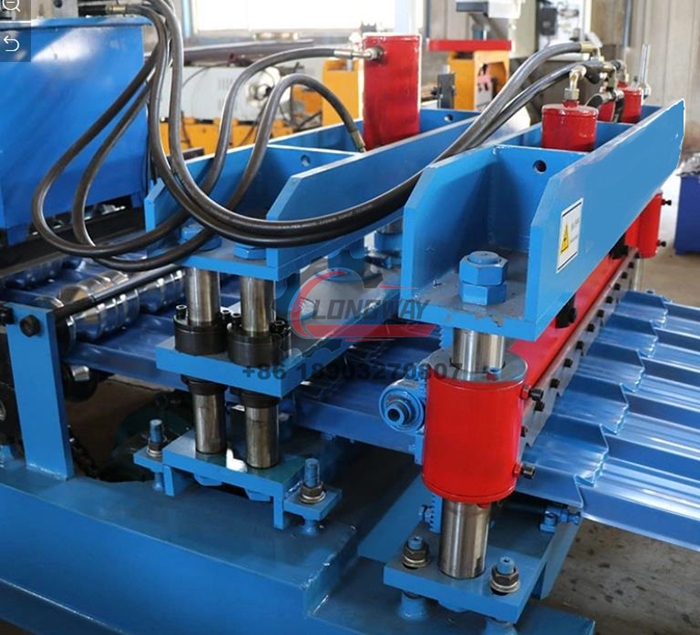

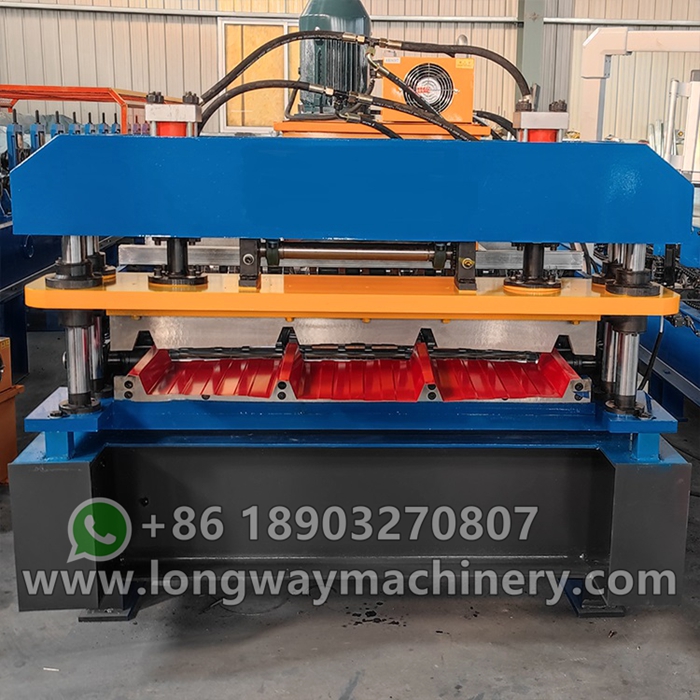

Type de coupe		Type de pilier hydraulique et coupe en longueur
Système de contrôle		Delta automate et delta onduleur
Filtrer		Écran tactile
Dimension (environ)		7.5m×1.5m×1.2m
Poids total (environ)		4.6T

Chaque composant peut être conçu selon les besoins personnalisés. La machine de formage de rouleaux Longway fournit OEM/ODM pour tous les clients

Les tuiles fabriquées par notre machine de fabrication de tuiles vernissées sont de différentes couleurs et ont une belle apparence. Ces produits finis sont largement utilisés dans les jardins, les usines, les centres de villégiature, les hôtels, les salles d'exposition et les villas modernes.
