Plancha Micro Acanalada Corrugated sheet forming machine

Plancha Micro Acanalada Machine de formage de tôle ondulée

Plancha Micro Acanalada corrugated sheets , 12 years manufacturer experience , 2 years free warranty

CONTACTER MAINTENANT DOWNLOAD PDF

Détails

Mots clés

détails du produit

Plancha Micro Acanalada Machine de formage de tôle ondulée can work micro corrugated sheets with Concealed fixing way .

The geometry of its waves is semi-circular and continuous, for which the mechanical resistance itself is very high .

Dessin de profil pour référence :

this type Micro Acanalada panel is very hot sale in Chile .As we mainly work for South Ameria market , we have rich experience on it to confirm the finished product good and suit for market.

Faramètres techniques

Flux de traitement

Déroulement → Alimentation du matériau dans la machine → Formation de rouleaux → Découpe automatique → Réception des produits

Matière première	Type de bobine	PPGI, PPGL, IG
	Largeur	As Profile
	Gamme d'épaisseur	Calibre 29-22 (0,3-0,6 mm)
Puissance requise	Tension	380v/3ph/50hz (personnalisé)
	Puissance du moteur principal	4+4kw
	Puissance de coupe	4kw
Vitesse de formage		15-20m/min
Châssis de la machine		Structure de poutre en H de 350 mm
Épaisseur de structure		Plaque de support intermédiaire en acier soudé de 18 mm
Arbre de formage		Arbre plein de 75 mm avec traitement thermique
Matériau des rouleaux		Acier forgé de haute qualité 45 #
Postes de formage		22-26 rangées Type de roulement : concept de conception de roulement séparé, il peut libérer les contraintes internes des pieds, puis la feuille sera en bonne forme et de haute précision.
Voie de transmission		Entraînement par chaîne 1 pouce (double chaîne)
Type de coupe		Type de pilier hydraulique et coupe en longueur
Système de contrôle		Delta automate et delta onduleur
Filtrer		Écran tactile
Dimension (environ)		11,5 m × 1,5 m × 1,2 m
Poids total (environ)		5.6T

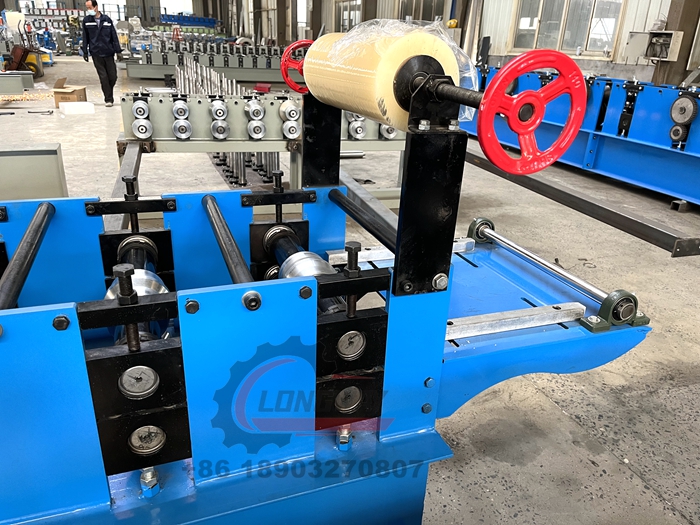

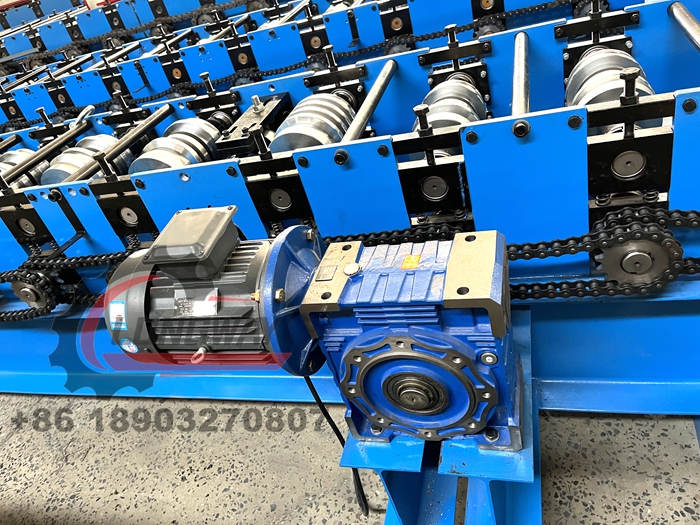

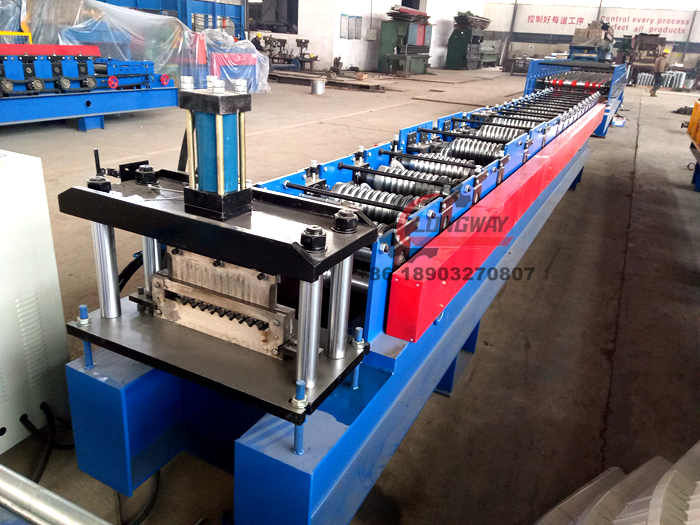

Images détaillées de la machine

Chaque composant peut être conçu selon les besoins personnalisés. La machine de formage de rouleaux Longway fournit OEM/ODM pour tous les clients

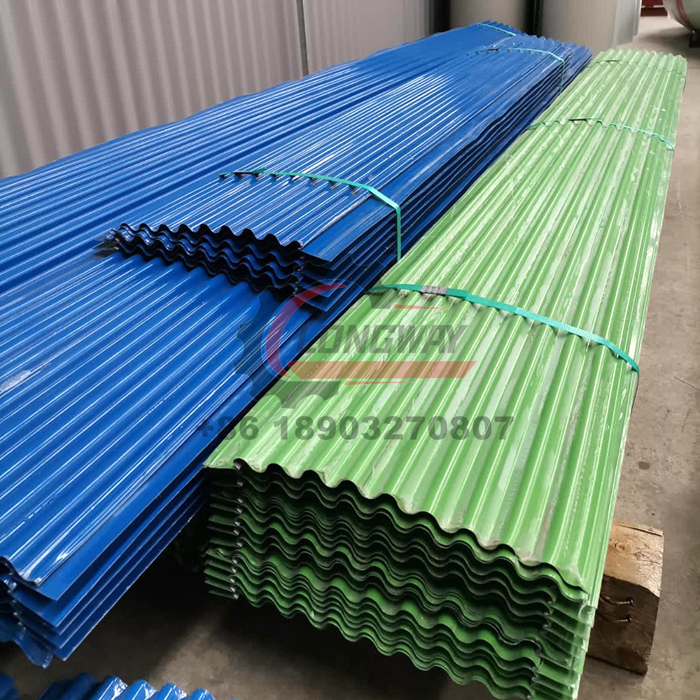

Applications

Concealed fixing micro-Acanalada sheet with utility characteristics for walls, interior cladding and ceilings (not suitable for roofs).

It has a section of 1.5 cm approx. which allows a closer degree of approximation and a high mechanical resistance to achieve homogeneous and continuous surfaces. The fixing is through self-drilling screws that are hidden behind the tongue and groove system.

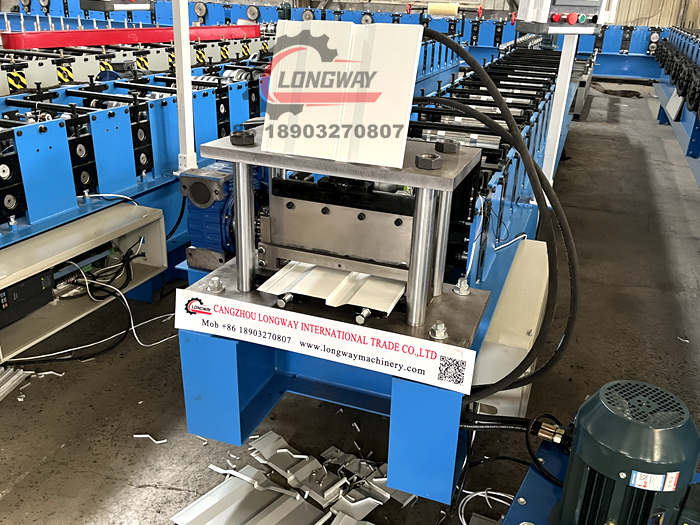

Appareils associés

LONGWAY précieux client

Chili
lran
Philippine
Afrique du Sud

Colis et livraison

1. Pulvérisation d'huile anticorrosion sur les rouleaux pour empêcher l'oxydation des rouleaux pendant l'expédition
2. Machine entière de film d'isolation d'emballage pour empêcher l'oxydation de machine pendant l'expédition
3. Planification de l'espace raisonnable pour réduire les coûts de transport pour les clients
4. Fixé bien pour éviter d'endommager la machine pendant la période de transit

Affichage d'usine

metal roofing machine
