Full Auto C Z purlin Roll forming machine

آلة تشكيل لفة المدادة الأوتوماتيكية الكاملة CZ

قناة تلقائية كاملة من C إلى Z سماكة 1-3 مم

اتصل الآن DOWNLOAD PDF

تفاصيل

العلامات

تفاصيل المنتج

تستخدم آلة تشكيل المدادة الأوتوماتيكية الكاملة CZ المحرك الهيدروليكي بدلاً من الطاقة العادية ، والتي يمكن أن توفر قوة العمل ، وتغيير الحجم وتغيير القيادة من C إلى Z عن طريق التحكم في المحرك بواسطة PLC ، يمكن لطريقة الضبط التلقائي أن تسمح لأشياءك بإنهاء Purlins بمواصفات مختلفة.

china c z purlin forming machine

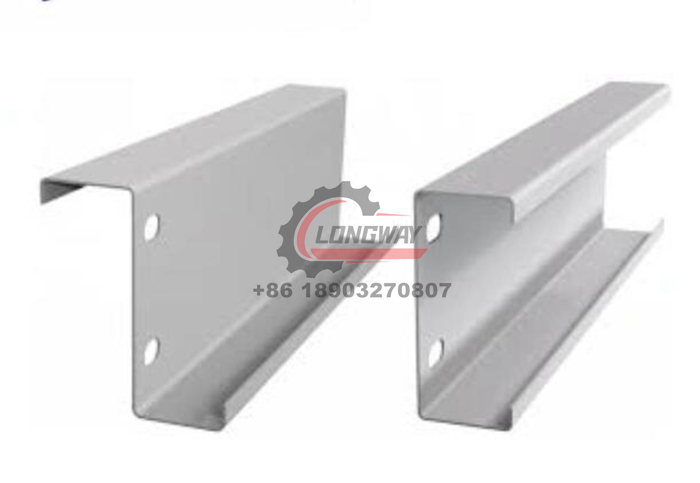

رسم الملف الشخصي كمرجع:

التقسيم القياسي: العرض من 80-300 مم (3-11 بوصة) ، السماكة من 1-3 مم (15-9 مقياس) ، حجم خاص يمكننا تخصيصه أيضًا.

فاراميترات التقنية

تدفق المعالجة

حل اللفائف ← التغذية والتسوية ← التثقيب / القص المسبق ← التشكيل بالدلفنة ← القطع الأوتوماتيكي ← طاولة استلام المنتجات

آلة تشكيل العارضة CZ الأوتوماتيكية بالكامل
مواد خام	PPGI ، PPGL
	سمك المادة: 1-3 مم (15-9 قياس)
	عرض الملف ： 150-500 مم معدلة
إطار الآلة	إطار قاعدة الماكينة مصنوع من الفولاذ الملحوم على شكل حرف U. في آلة تشكيل اللف الرئيسية ، يوجد زرين للتوقف العاجل في حالة حدوث أي عطل.
مادة بكرات	فولاذ مطروق بدرجة 45 # عالي الجودة
مادة بكرات	مادة الأسطوانة: المعالجة الحرارية Cr12 CNC إلى HRC: 58-60 ، الانتهاء من الدوران
تشكيل المحطات	محطات البكرات: 20 صفًا
قطر مهاوي	Φ 75mm صلبة
مادة الأعمدة	40 Cr CNC تجهيز HRC28-32 ، إنهاء الخراطة والطلاء بالكهرباء
سرعة التشكيل	30 م / دقيقة كحد أقصى
الجهد االكهربى	380 فولت / 50 هرتز / 3 بكسل (حسب الطلب)
طريقة النقل	بواسطة سلسلة 1.5 بوصة

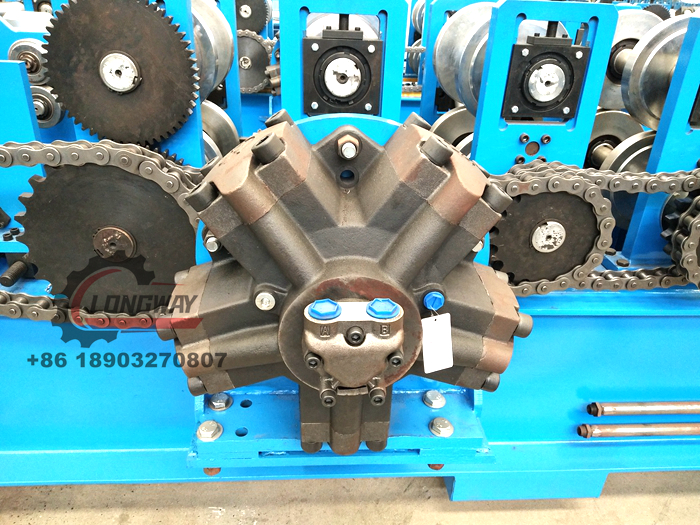

الطاقة الهيدروليكية	30KW (محرك هيدروليكي سلسلة WK)
قطع شفرة المواد	علاج مخمد Gcr12
نوع القطع	قطع آخر هيدروليكي
يتحكم	يتم ضبط الأحجام عن طريق التحكم والزر PLC تغيير قسم C و Z بواسطة تحكم PLC

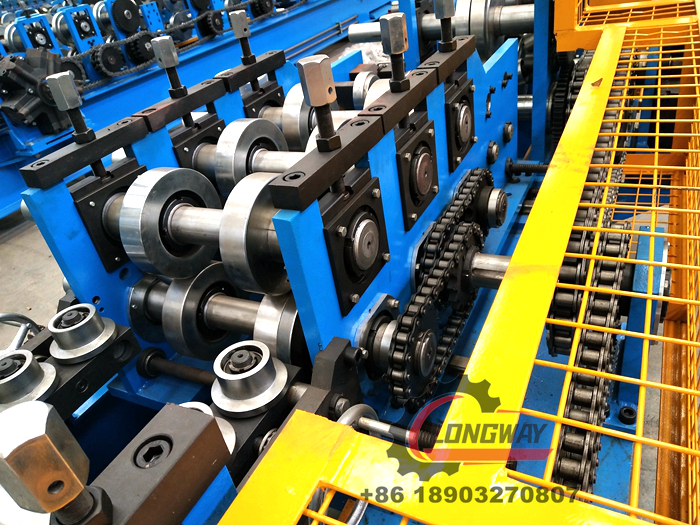

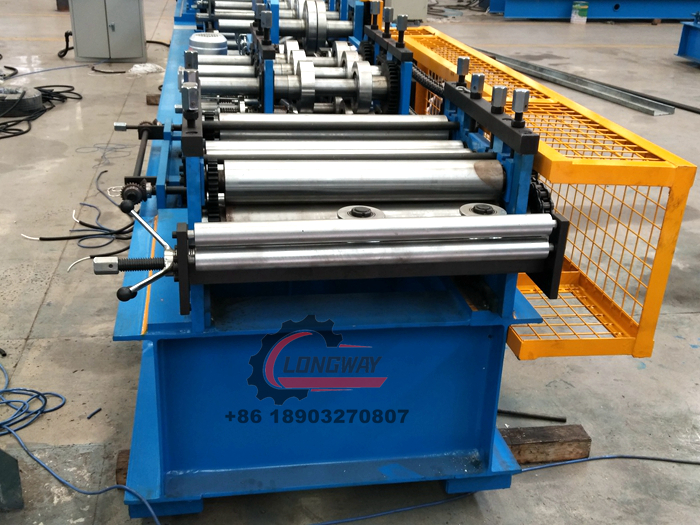

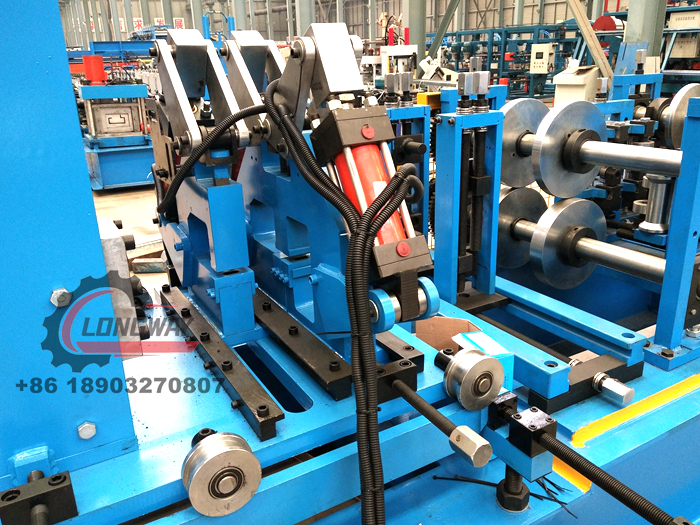

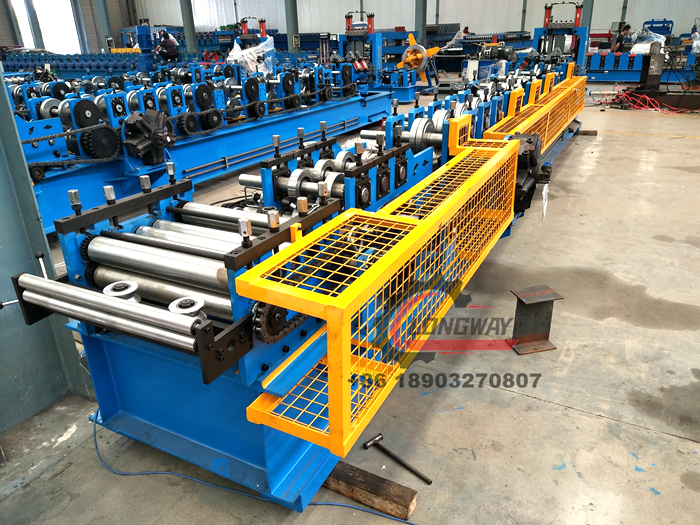

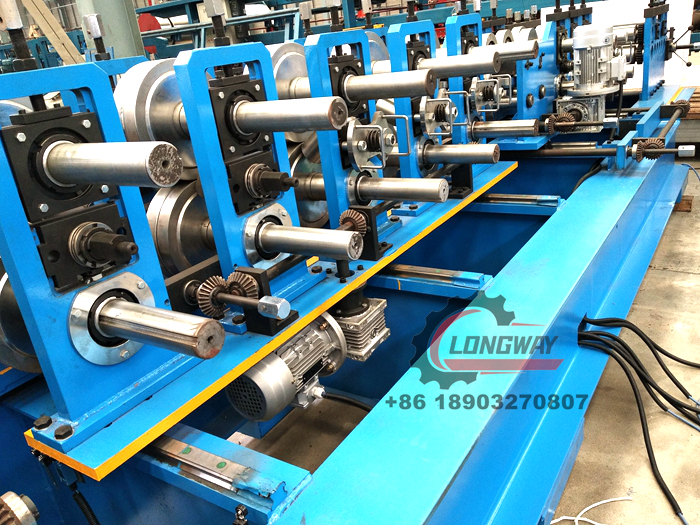

آلة صور مفصلة

يمكن تصميم كل مكون حسب الطلب. آلة التشكيل بالدرفلة Longway توفر OEM / ODM لجميع العملاء

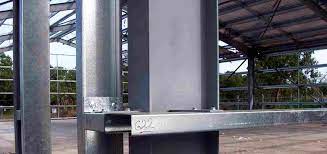

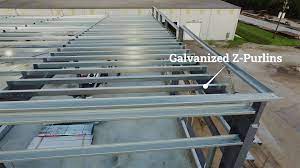

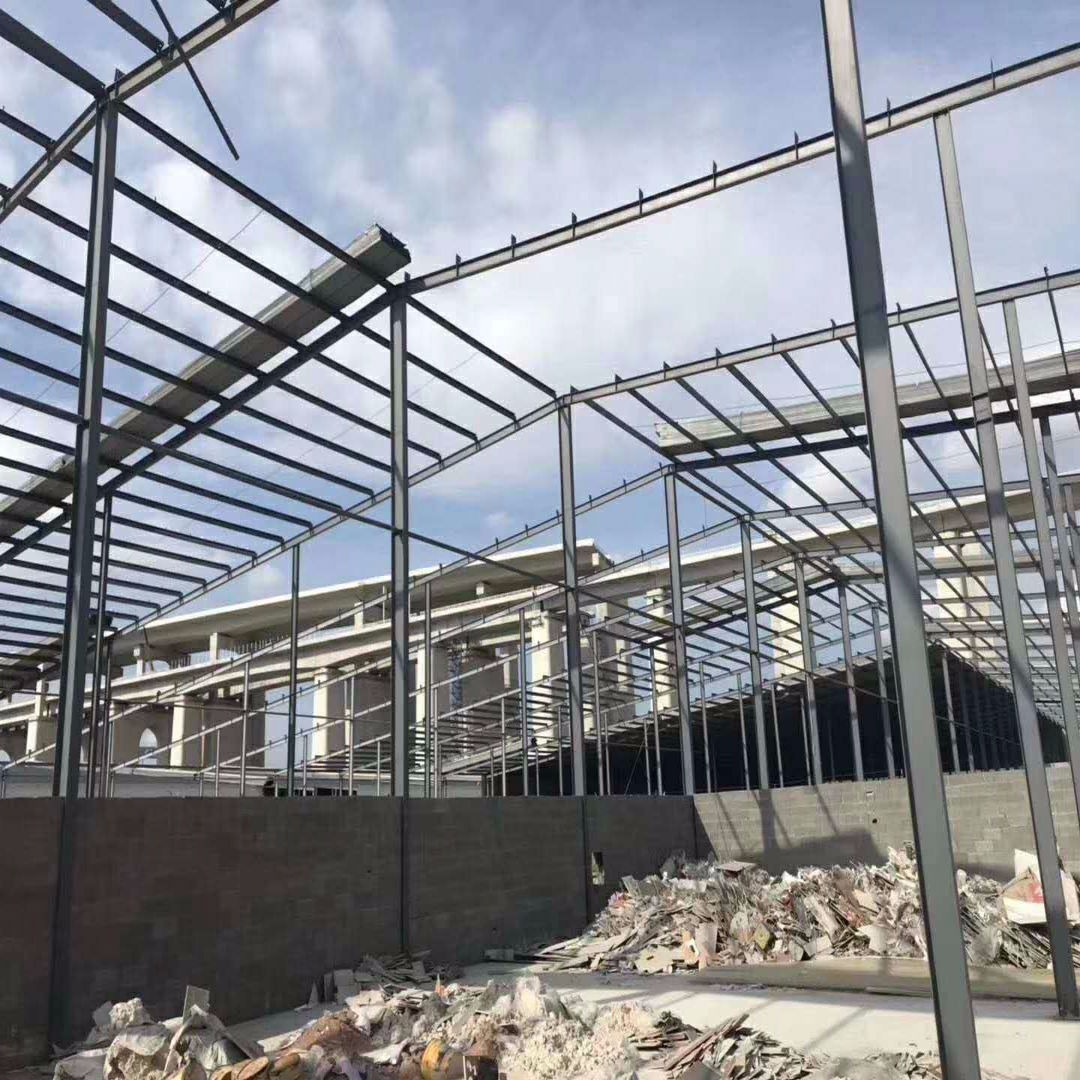

التطبيقات

مدادات C ، والمعروفة أيضًا باسم Cee purlins ، تكون على شكل الحرف C و توفير الدعم الهيكلي للعوارض المطلوبة للجدران والأرضيات. بالإضافة إلى الأسقف ، غالبًا ما تستخدم مدادات C للدعم الهيكلي في الجدران وكرافعات أرضية

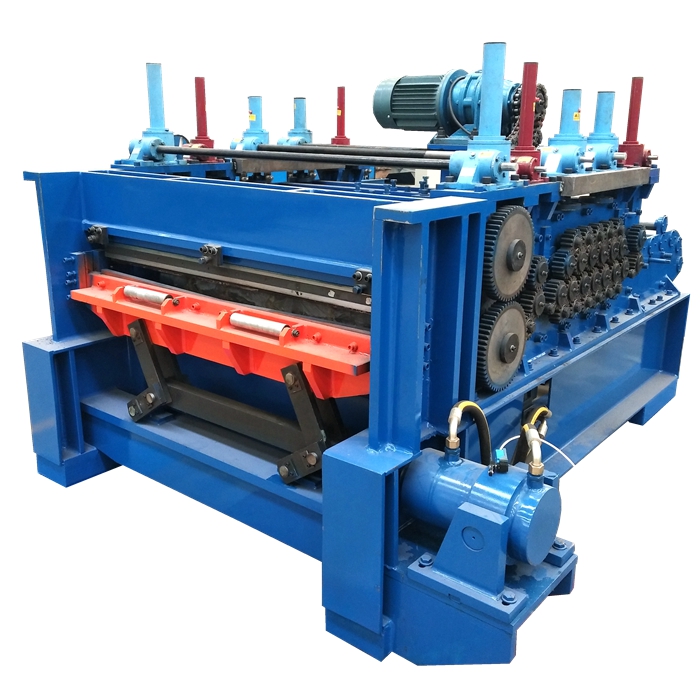

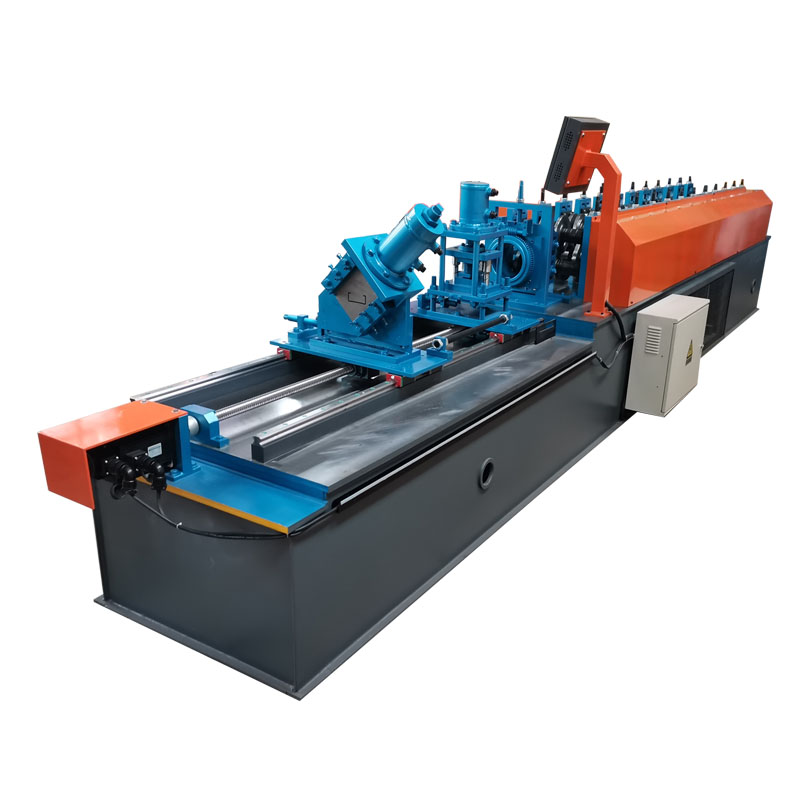

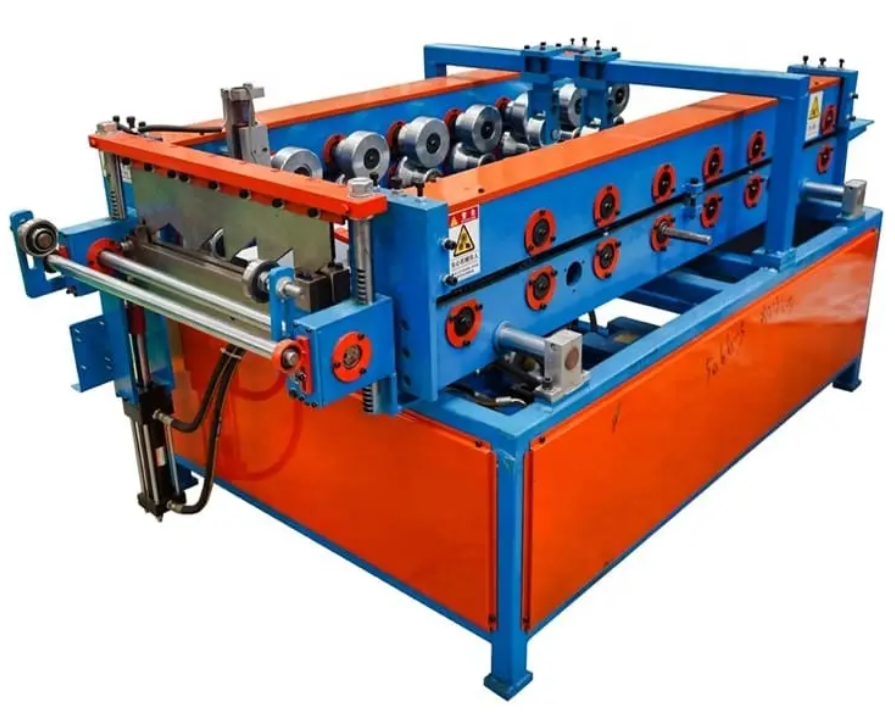

الآلات ذات الصلة

LONGWAY عميل مهم

تشيلي
lran
فلبيني
جنوب أفريقيا

الحزمة والتسليم

1 - رش الزيت المضاد للتآكل على بكرات لمنع أكسدة البكرات أثناء الشحن
2. آلة كاملة التعبئة والتغليف فيلم العزل لمنع أكسدة الجهاز أثناء الشحن
3. تخطيط مساحة معقولة لتقليل تكاليف النقل للعملاء
4. ثابت جيدا لمنع تلف الجهاز خلال فترة العبور

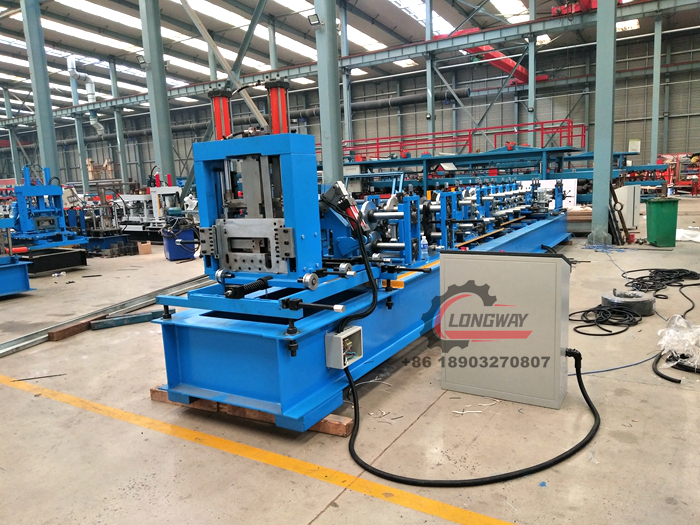

عرض المصنع
